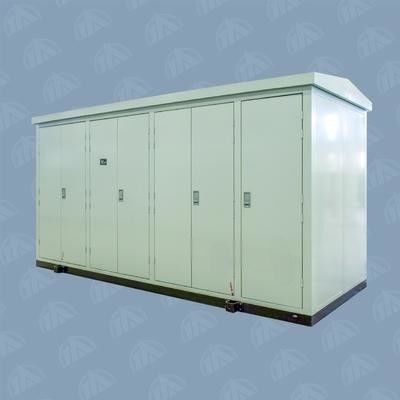

Gardu Induk Tenaga Angin / Gardu Induk Dipaket / Gardu distribusi daya
Ikhtisar:
YBT13 Seri PV dan Tenaga Angin Substation Khusus diteliti oleh perusahaan kami untuk memenuhi permintaan tenaga angin dan generasi fotovoltaik, Produk ini memiliki penampilan baru, struktur kompak, kinerja yang dapat diandalkan, perawatan yang mudah, dll.
Fitur:
1. Struktur Kandang
Sebuah. Bingkai gardu: saluran baja dan baja sudut.
b. penutup m aterial: pelat baja canai dingin, pelat baja stainless, pelat warna komposit atau pelat paduan aluminium.
c. Pelat baja digunakan untuk mengisolasi setiap rongga, dan dilengkapi dengan perangkat penerangan.
d. Atap: struktur bertingkat dua untuk mencegah radiasi panas secara efektif.

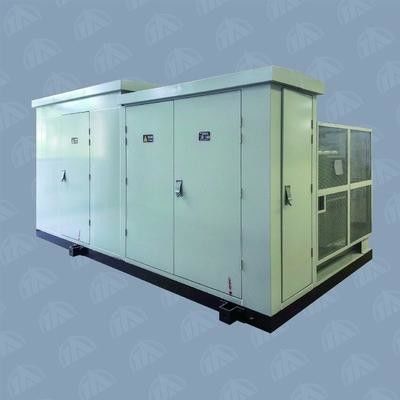

e. Ruang trafo dibagi menjadi tipe terbuka dan tipe tertutup. Radiator terletak di luar untuk struktur terbuka. Sedangkan struktur tipe tertutup memiliki ruang terpisah di mana perangkat penguras udara otomatis disediakan untuk mengontrol suhu di ruang trafo.
f. Pintu rumah: strip penyegel tipe suhu rendah yang dapat mencapai efek penyegelan yang baik di bawah lingkungan suhu rendah.
g. Cat pada permukaan gardu ditangani dengan memanggang pernis dalam suhu tinggi sehingga dapat menunda degradasi yang timbul dari sinar ultraviolet secara efektif.
2. Unit HV
1. Buat berbagai kombinasi sesuai permintaan konsumen, yaitu HXGT16-40.5, XGT5-40.5 dan HXGT10-40.5 switchgears.
2. HXGT16-40.5 switchgear yang dilengkapi dengan sakelar gabungan sekering tipe FT16-40.5R untuk tenaga angin dan pembangkit listrik fotovoltaik.
c. Switchgear XGT5-40.5 yang dilengkapi dengan pemutus sirkuit VT16-40.5.
d. Switchgear memiliki fungsi lengkap untuk mencegah kesalahan operasi untuk memastikan keselamatan operasi dan pemeliharaan.
3. Unit Transformer
Sebuah. Transformator menggunakan transformator terendam minyak tipe S11 atau transformator tipe kering SCB11.
b. Ventilasi alami baik di ruang trafo atau suhu di ruang trafo dapat diturunkan melalui kelelahan angin dengan kipas kontrol otomatis.
c. Koneksi lunak digunakan antara terminal di sisi LV dan busbar, yang secara efektif dapat melindungi LV bushing transformator dari kerusakan dan kebocoran oli.
4. Unit LV
Sebuah. Sakelar LV menggunakan seri TANW1 smart CB dan TANM1 series MCCB, atau CB yang diproduksi oleh pabrikan yang ditunjuk atas permintaan pelanggan.
b. Skema yang ditutup dapat dirancang sesuai dengan kebutuhan pengguna.
5. Unit Otomasi Jaringan Distribusi
Sebuah. Peralatan terminal otomatis adalah tipe TA-D20 dari Tianan Group, desainnya telah dioptimalkan setelah mempertimbangkan lingkungan yang parah untuk pengoperasian gardu tenaga angin.
b. Produk ini memiliki kemampuan yang kuat untuk menyesuaikan suhu sekitar, fungsi komunikasi jaringan cincin serat optik ganda, kemampuan kuat anti-interferensi, tahan guncangan, tahan kelembaban dan anti guntur, serta kehilangan daya rendah.
c. Produk ini memiliki fungsi kontrol pengukuran, perlindungan non-baterai, dan pemrosesan data, pemantauan alarm dan deteksi dan komunikasi abnormalitas.
6. Power Supply Uninterruptible khusus untuk daya
Sebuah. Substation dipasang TA-UP01 / TA-UP02 catu daya tidak terputus khusus untuk tenaga angin yang dihasilkan oleh Tianan Group.
b. Produk ini memiliki kemampuan yang kuat untuk beradaptasi dengan lingkungan, menahan guncangan dan gangguan, dan berbagai stabilivolt.
Parameter:
Barang | Satuan | Parameter | ||||
---|---|---|---|---|---|---|
Unit HV | Jenis Switch | Peralatan Listrik Gabungan | Pemutus Sirkuit | |||
Nilai Tegangan | kV | 40.5 | 40.5 | |||
Nilai frekuensi | Hz | 50 | 50 | |||
Dinilai Busbar Utama Saat Ini | SEBUAH | 630 | 1250 | |||
1 menit Nilai daya Frekuensi Menahan Tegangan Ke bumi, Antara Fase / untuk membuka celah | kV | 95/118 | 95/118 | |||
Impuls Petir Menahan Tegangan Ke Bumi, Antara Fase / untuk membuka celah | kV | 185/215 | 185/215 | |||
Dinilai Waktu Menahan Pendek | kA / s | 20/2 | 25/4 | |||
Dinilai Puncak Menahan Arus | ka | 50 | 63 | |||
Dinilai membuat arus pendek | ka | 31.5 | 63 | |||
Dinilai Arus Hubung-pendek Arus | ka | 31.5 | 25 | |||
Unit LV | Nilai Tegangan | V | 690 | |||
Dinilai Arus Sirkuit Utama | SEBUAH | 1600 ~ 3300 | ||||
Nilai Batas Kapasitas Pemutus Hubungan arus pendek | ka | 50 | ||||
Nilai Kapasitas Pemutus Hubungan Singkat Operasi | ka | 40 | ||||
Dinilai Waktu Menahan Pendek | kA / 1s | 40 | ||||
Unit Transformer | Kapasitas yang ternilai | kVA | 1600 ~ 5500 | |||
Tegangan resistansi | % | 4 ; 4.5 | ||||
Rentang Tapping | % | ± 2X2,5 ; ± 5 | ||||
Grup yang Terhubung | Y, yn0 ; D, yn11 | |||||
Lampiran | Tingkat Perlindungan | Kamar HV | IP33 | |||
Kamar LV | IP33 | |||||
Ruang Transformer | IP23 | |||||
Tingkat Suara | dB | ≤55 |
