Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Mengetik: | Kotak Pengukuran Distribusi | Bentuk: | Jenis Semua-dikemas |
---|---|---|---|
Operasi tegangan: | Tegangan tinggi | Grade Perlindungan Shell: | IP67 |
Populer saat ini: | 1250A | Shell bahan: | Plat seng berlapis aluminium |
Cahaya Tinggi: | switchgear terisolasi gas tegangan tinggi,switchgear listrik tegangan tinggi |

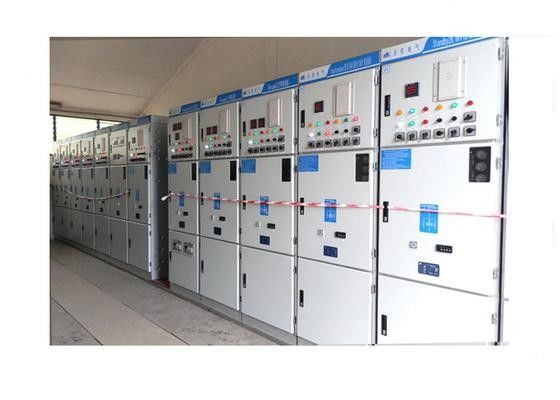

Switchgear Tegangan Tinggi / 33kV 1250A GIS SF6 Gas Insulated Switchgear
Ikhtisar:
Seri XGN49 indoor gas lnsulatlon metaI-clad Switchgear cocok untuk pembangkit listrik, gardu induk, gabungan gardu induk dan sistem tenaga listrik, yang merupakan busbar tunggal tiga fase AC dalam ruangan dan penampang busbar tunggal dengan tegangan 50Hz, 35kV, digunakan untuk mengontrol, menerima dan mendistribusikan tenaga listrik.
Parameter cepat:
Nilai tegangan | 40.5kV |
Nilai frekuensi | 50,60Hz |
Dinilai saat ini | 1250A |
Dinilai melanggar arus hubung singkat | 25, 31.5,40kA |
Dinilai membuat arus | 50, 63, 80kA |
Saya min frekuensi daya menahan tegangan | 95kV (fase ke fase, fase ke bumi) |
118kV (antara mengisolasi clearnace) | |
Nilai impuls petir menahan tegangan | 185kV (fase ke fase, fase ke bumi) |
215kV (antara mengisolasi clearnace) | |
Tingkat perlindungan | IP67 (kompartemen berisi gas) IP4X (kompartemen LV) |
Kondisi lingkungan layanan:
Suhu udara: Maks: +40, Min: -25 (rata-rata tidak lebih dari 35 dalam 24 jam)
Ketinggian di atas permukaan laut: <= 3000m
Kelembaban udara: Kelembaban relatif rata-rata yang diukur dalam 24 jam tidak lebih dari 95%, kelembaban relatif rata-rata per bulan tidak lebih dari 90%, tekanan uap air rata-rata yang diukur dalam 24 jam tidak lebih dari 2.2kPa, tekanan uap air rata-rata per bulan tidak lebih dari 1,8 kPa.
Tanpa sering getaran berat
Kisaran interferensi elektromagnetik induksi sistem sekunder tidak lebih dari 1.6kV
Kondisi yang dikecualikan dari atas perlu dinegosiasikan dengan pabrikan.
Pemberitahuan pemesanan:
Harap berikan bahan-bahan berikut saat memesan:
A. Jumlah skema diagram lingkaran utama dan sistem kawat tunggal, diagram pareto;
B. Diagram kabel tata letak loop sekunder, diagram terminal pareto;
C. Jenis, spesifikasi, jumlah komponen listrik di dalam switchgear;
D. Jika tanpa permintaan bahan dan spesifikasi busbar dari pelanggan, mereka datang dengan permintaan pabrikan;
E. Jika switchgear digunakan dalam kondisi lingkungan khusus, harus ditandai saat memesan;
F. Jika tanpa permintaan, warna switchgear terserah standar pabrikan;
G. Energi tersimpan, kontrol, tegangan catu daya sinyal dari sirkuit tambahan;
H. Penggunaan masing-masing sisi GIS;
I. Berbagai dan jumlah kebutuhan suku cadang dan aksesori.
