Operasi tegangan: | Tegangan tinggi | Bentuk: | Jenis Semua-dikemas |
---|---|---|---|
Aplikasi Rentang: | Bangunan bertingkat tinggi | Grade Perlindungan Shell: | IP56 |
Cahaya Tinggi: | switchgear terisolasi gas gg,switchgear tegangan menengah |

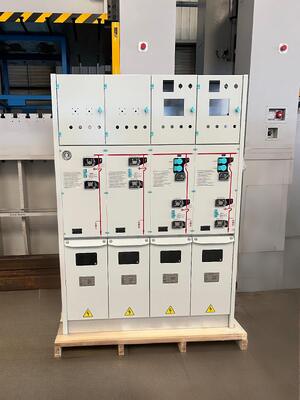

24kV 22KV Gas terisolasi RMU switchgear Ring Unit Utama (XGN58-24)
Kondisi layanan
A. Ketinggian ≤1000 m (di atas permukaan laut);
B. Suhu sekitar: -25ºC ~ + 40ºC;
C. Kecepatan angin ≤34m / s
D. Tempat seharusnya tidak memiliki goyang indah secara teratur.
HXGT6 (XGN58) -24 SF6 Ring Main Unit Switchgear (selanjutnya disebut "RMU" ) dirancang dan dikembangkan oleh perusahaan kami berdasarkan situasi catu daya aktual negara kami. Ini adalah generasi baru alat listrik 24kV MV dalam ruangan, dan dapat diterapkan dalam transformasi dan konstruksi kisi kota, produk dikenai uji tipe dan pemeriksaan commissioning, indeks kinerja memenuhi persyaratan IEC 298 "AC Metal Closed Switchgear". Ini memproses keunggulan volume kecil, berat rendah, operasi sederhana, penggunaan yang aman, keandalan tinggi tanpa dipengaruhi oleh lingkungan dan cuaca dan bebas perawatan.
Switchgear adalah sejenis peralatan komposit yang menyegel semua sirkuit utama dalam selungkup logam dan mengambil gas SF6 sebagai media pemadam busur dan media isolasi. Sangat cocok untuk catu daya jaringan cincin dan catu daya ganda memancarkan dalam jaringan catu daya 10kV MV. Itu juga digunakan dalam catu daya terminal. Karena penggunaan catu daya jaringan cincin meningkatkan keandalan catu daya, maka catu daya khusus digunakan di pabrik mineral, area tempat tinggal, sekolah, taman, dan sebagainya untuk distribusi dan pengendalian daya. Selain itu, karena koneksi dan pemasangannya yang mudah, volume yang kecil, juga digunakan di gardu induk sebagai peralatan tegangan tinggi di sisi primer.
Parameter Teknis Dasar Switchgear
S / N | Barang | Satuan | Parameter |
1 | Nilai Tegangan | kV | 24 |
2 | Nilai frekuensi | Hz | 50 |
3 | Nilai Beban Beralih Saat Ini | SEBUAH | 630 |
4 | Dinilai Sirkuit Utama Waktu Pendek Menahan Arus (rms) 3s | ka | 20 |
5 | Dinilai Arus Sirkuit Utama Arus Dinamis (Puncak) | ka | 50 |
6 | Dinilai Arus Utama Membuat Arus (Puncak) | ka | 50 |
7 | Dinilai Arus Pemutus Beban Aktif | SEBUAH | 630 |
8 | Dinilai Loop Tertutup Memutus Arus | SEBUAH | 630 |
9 | 5% Nilai Beban Pemutus Aktif Saat Ini | SEBUAH | 31.5 |
10 | Kabel Pengenal Nilai Arus Pemutusan | SEBUAH | 10 |
11 | Dinilai Trafo Tanpa Beban Saat Ini | SEBUAH | 1600kVA Transformer Tanpa Beban Saat Ini |
12 | Rated Fuse Breaking Current | ka | 31.5 |
13 | Nilai Transfer Saat Ini | SEBUAH | 1500 |
14 | Waktu Istirahat Kapasitas Penuh | Waktu | 100 |
15 | Kehidupan Mekanis | Waktu | 10000 |
16 | Frekuensi Daya 1 menit Menahan Tegangan ke Bumi, Antara Fase / Di seluruh celah terbuka | kV | 65/79 |
17 | Impuls Petir Menahan Tegangan ke Bumi, Antara Fase / Melewati celah terbuka | kV | 125/145 |
18 | SF6 Gas Rated Voltage (Tekanan Gage adalah 20ºC) | Mpa | 0,04 |
19 | Tingkat Kebocoran Gas SF6 Tahunan | ≤0% | |
20 | Catu Daya Operasional Motor, Tegangan | V | DC48, AC220, 110 |
21 | Menutup Arus Motor | SEBUAH | 0,5 |
22 | Membuka saat ini | SEBUAH | 2.5 |
Parameter Teknis Sekering HV
S / N | Nilai Tegangan | Nilai sekering saat ini | Nilai arus fusant | Nilai melanggar arus |
XRNT | 24 | 40 | 6.3 10 16 20 25 31.5 40 | 31.5 |
100 | 50 63 71 80 100 | 31.5 | ||
125 | 125 | 31.5 |
