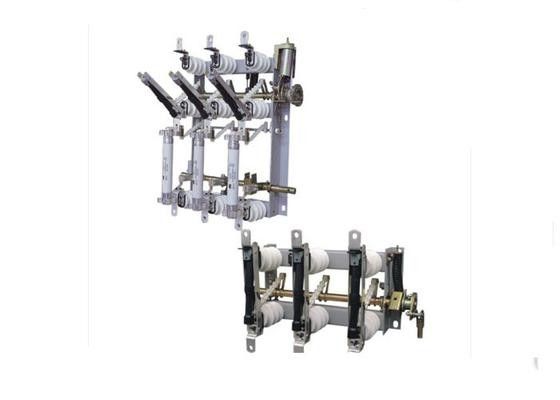

10KV AIternative Current Vakum Saklar Beban Sekring Peralatan Gabungan
NINGBO TIANAN (GROUP) CO, LTD.
Umum
Seri FN5-12FN5-12RDFN5-12R lndoor AIternative Current High Voltage Load switch dapat digunakan dalam jaringan daya alternatif 50Hz L0kV untuk memutus arus beban dan menutup arus hubung singkat. Sakelar beban dengan sekering Dapat menutup dan membuka arus hubung singkat untuk perlindungan. Hal ini terutama digunakan di stasiun distribusi daya pusat kota dan peralatan listrik industri dari lingkaran listrik unit tiga cincin utama atau catu daya terminal, untuk mematahkan dan menutup arus hubung singkat.
Kondisi layanan
1. Ketinggian tidak melebihi 1000 m.
2. Suhu udara sekitar: Tertinggi: + 40oC, terendah: -10oC
3. Relatire Kelembaban udara tidak lebih besar 90% (sekitar lingkungan 25oC)
4. Situasi kerja tidak memiliki debu konduktivitas.
5. Situasi kerja tidak memiliki gas korosif yang mempengaruhi isolasi dan menghancurkan logam.
6. Situasi kerja tanpa getaran keras dan mencolok.
7. Situasi kerja tidak memiliki bahaya ledakan dan kebakaran.
Parameter teknis
S / N | Nama | Satuan | Nilai | |
1 | Nilai tegangan | kV | 10 | |
2 | Tegangan kerja maks | kV | 12 | |
3 | Nilai frekuensi | Hz | 50 | |
4 | Dinilai saat ini | SEBUAH | 400 | 630 |
5 | Dinilai waktu singkat menahan arus (Thermal stabilitas saat ini) | kA / s | 12.5 / 4 | 20/2 |
6 | Dinilai puncak menahan arus (Dinamis saat ini) | ka | 31.5 | 50 |
7 | Dinilai saat ini melanggar melanggar loop tertutup | SEBUAH | 400 | 630 |
8 | Dinilai melanggar arus beban aktif | SEBUAH | 400 | 630 |
9 | 5% nilai arus pemecah beban aktif | SEBUAH | 20 | 31.5 |
10 | Kabel pengisian dinilai dinilai melanggar arus | SEBUAH | 10 | |
11 | Dinilai membuat arus pendek | Arus transformator tanpa beban 1250kVA | ||
12 | Muat waktu putus saat ini | ka | 31.5 | 50 |
13 | Dinilai arus melanggar transformator tanpa beban | Muat / Waktu | 100% / 20 60% / 35 | 30% / 75 5% / 80 |
14 | Frekuensi daya 1 menit tahan tegangan (rms) ke bumi, antara fase / ke jarak isolasi | kV | 42/48 | |
15 | Daya tahan tegangan Mengisolasi jarak | kV | 53 | |
16 | Impuls petir menahan tegangan (puncak) Ke bumi, antara fase / jarak isolasi | kV | 75/85 | |
17 | Membuka-menutup torsi operasi (kekuatan) | N · m | 90 (180) | 100 (200) |
