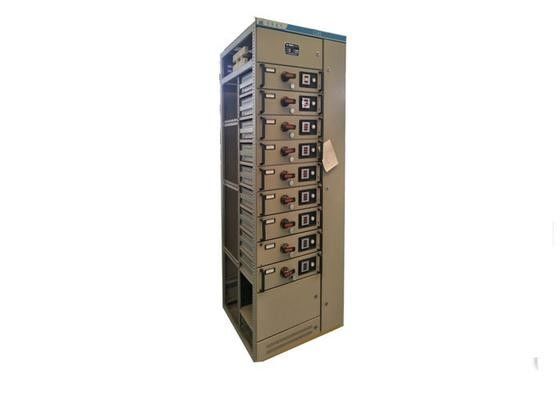

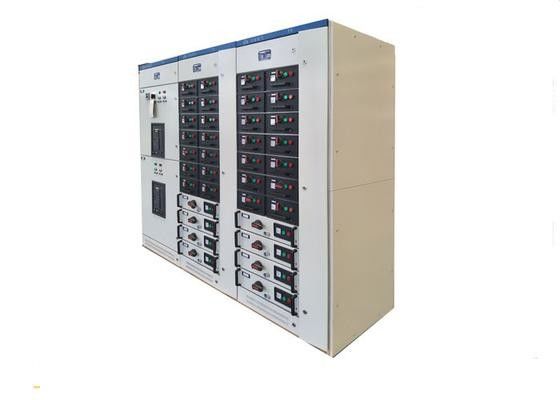

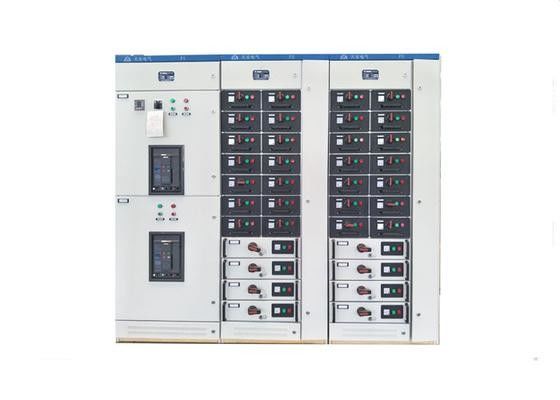

Peralatan Pembangkit Listrik GCS 0.4KV Distribusi Listrik LV Switchgear

Ikhtisar
Switchgear penarikan GCS LV (selanjutnya disebut perangkat) dikembangkan sesuai dengan persyaratan dari departemen yang kompeten di industri, banyak pengguna listrik dan unit desain oleh departemen mekanik negara bagian asli, grup desain terpadu departemen daya. Ini sesuai dengan kondisi nasional dan dengan indeks kinerja teknis yang lebih tinggi, dan menyesuaikan permintaan untuk pengembangan pasar tenaga dan mampu bersaing dengan produk impor yang tersedia. Perangkat melewati otentikasi bersama yang dipimpin oleh dua departemen pada Juli 1996 di Shanghai. Ini mendapatkan pengakuan dan penegasan dari unit manufaktur dan konstruksi konsumen listrik.

Aplikasi

Perangkat ini berlaku untuk sistem distribusi pembangkit listrik, perminyakan, teknik kimia, metalurgi, industri tenun dan bangunan tinggi, dll. Di tempat-tempat dengan otomatisitas tinggi dan membutuhkan komputer untuk disatukan, seperti pembangkit listrik skala besar dan sistem industri petrokimia, dll. .

Karakteristik

1. Kerangka utama mengadopsi baja 8MF bar. Kedua sisi batang baja dipasang dengan lubang pemasangan 9.2mm dengan modulus 20mm dan 100mm. Instalasi batin fleksibel dan mudah.

2. Dua jenis desain bentuk perakitan untuk kerangka kerja utama, struktur perakitan penuh dan struktur pengelasan parsial (rangka samping dan lintas rel) untuk pemilihan pengguna.

3. Setiap kompartemen fungsi perangkat dipisahkan satu sama lain. Kompartemen dibagi menjadi kompartemen unit fungsi, kompartemen bar bus dan kompartemen kabel . Masing-masing memiliki fungsi independen relatif.

4. Bar bus horisontal mengadopsi pola array tingkat kabinet ditempatkan kembali untuk meningkatkan kapasitas melawan gaya elektrodinamik untuk bar bus. Ini adalah ukuran dasar untuk mendapatkan kapasitas kekuatan hubung singkat yang tinggi untuk sirkuit utama.

5. Desain kompartemen kabel membuat outlet kabel dan inlet naik dan turun nyaman.

Lingkungan layanan

1. Suhu udara sekitar: -5ºC + 40ºCand suhu rata-rata tidak boleh melebihi + 35ºC dalam 24 jam.

2. Kelembaban relatif tidak boleh melebihi 50% pada suhu maks. Kelembaban relatif yang lebih tinggi diizinkan pada suhu yang lebih rendah. Ex. 90% pada + 20ºC. Tetapi mengingat perubahan suhu, ada kemungkinan bahwa lumut sedang akan menghasilkan dengan santai.

3. Ketinggian di atas permukaan laut tidak boleh melebihi 2000M.

4. Gradien pemasangan tidak melebihi 5ºC.

5. Indoor tanpa debu, gas korosif dan serangan air hujan.
