Populer saat ini: | 630A / 1250A / 2000A | Tinggi: | kurang dari 1000 m |
---|---|---|---|
Tegangan pengenal: | 35kV | Derajat perlindungan: | IP4X |
Pengepakan: | Karton dengan gelembung | ||
Cahaya Tinggi: | switchgear gas terisolasi,switchgear listrik tegangan tinggi |

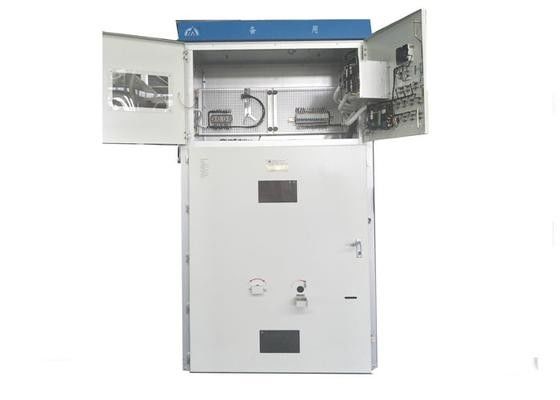

Armor Type AC Metal - Switchgear Tertutup / Peralatan Distribusi Daya
Ikhtisar:
KYN61-40.5 switchgear adalah tiga fase AC 50 Hz, tegangan pengenal 40.5 KV peralatan distribusi daya dalam ruangan. Sebagai pembangkit listrik, gardu induk dan industri yang hanya menghasilkan energi listrik, dan memiliki rangkaian implementasi fungsi kontrol, perlindungan dan pemantauan.
Fitur :
Switchgear sesuai GB3906 dan IEC62271-200 standar dan desain, dan dapat dihapus dari kabinet sebagai seluruh unit (troli) komponen. Struktur kabinet terbuat dari aluminium zine plat atau lembaran galvanis yang dirakit dengan kedua koneksi, pemutus sirkuit terpisah switchgear roon, ruang bus, ruang kabel dan ruang instrumen, Semua komponen logam di-ground, masing-masing kompartemen sistem sirkuit utama memiliki saluran pelepas tekanan terpisah di kompartemen kabel dapat diatur 200 * 200mm batang tembaga tanah.
Kondisi layanan:
Sebuah. Suhu udara sekitar: -15 ° C ~ + 40 ° C.
b. Ketinggian: ≤1000 m.
c. Kelembaban relatif: Rata-rata harian≤95%, rata-rata bulanan≤90%.
d. Intensitas gempa: ≤magnitude 8.
e. Berlaku di tempat-tempat tanpa gas korosif dan mudah terbakar dan uap air.
f. Digunakan di tempat tanpa sering bersemangat.
Catatan: Produk yang disesuaikan tersedia.
Spesifikasi teknis utama:
Item | Satuan | Parameter | ||
Nilai Tegangan | kV | 40.5 | ||
Nilai frekuensi | Hz | 50 | ||
Nilai saat ini | SEBUAH | 1250.1600.2000 | ||
Dinilai Arus Hubung-pendek Arus | ka | 25,31.5 | ||
Dinilai membuat arus (puncak) | ka | 63,80 | ||
4s Thermal Stability Current | ka | 25,31.5 | ||
Dinilai Arus Dinamis (Puncak) | ka | 63,80 | ||
Nilai Tingkat Isolasi | Frekuensi Daya 1 menit Menahan Tegangan (rms) (Antara Fase, Fase ke Bumi) | kV | 95 | |
Impuls Petir Menahan Tegangan (Puncak) | kV | 185 | ||
Tegangan Frekuensi Daya 1 menit Di seluruh celah terbuka (rms) | kV | 115 | ||
Kelas Perlindungan Enklosur | Enklosur IP4X; Antar Kompartemen IP2X | |||
Dimensi Kandang (Lebar * Kedalaman * Tinggi) | mm | 1400 * 2800 * 2600 | ||
Jenis Pemutus Sirkuit | Pemutus Sirkit Vakum: ZN85-40.5; VT19-40.5 SF (Schneider) |
