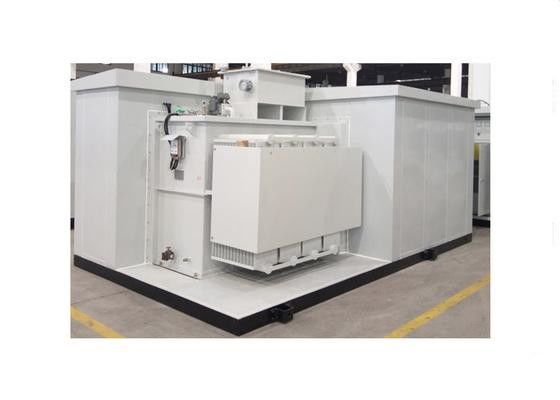

1600kva Prefabrikasi Tegangan Tinggi Substation Untuk Pembangkit Listrik Tenaga Angin

40. 5KV Substation Khusus Prefabrikasi Untuk Pembangkit Listrik PV

YBT13 seri gardu untuk tenaga angin dan generasi fotovoltaik adalah perusahaan saya untuk memenuhi permintaan tenaga angin dan generasi fotovoltaik, produk R&D sendiri. Produk memiliki penampilan baru, struktur kompak, kinerja yang dapat diandalkan, perawatan yang mudah dll.

Fitur struktur:
1) Struktur tubuh utama
2) unit HV
3) Unit transformer
4) unit LV
5) Unit otomatisasi jaringan distribusi
6) Power power supply operasi yang tidak dapat diputus.

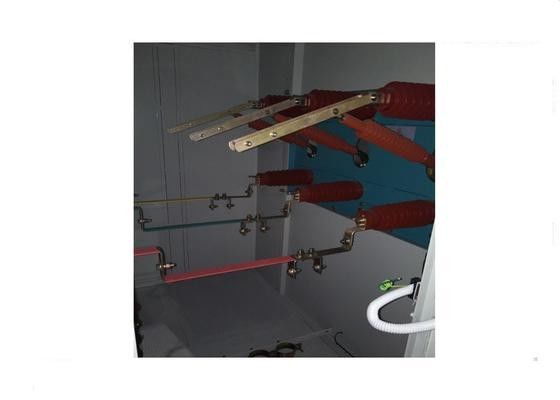

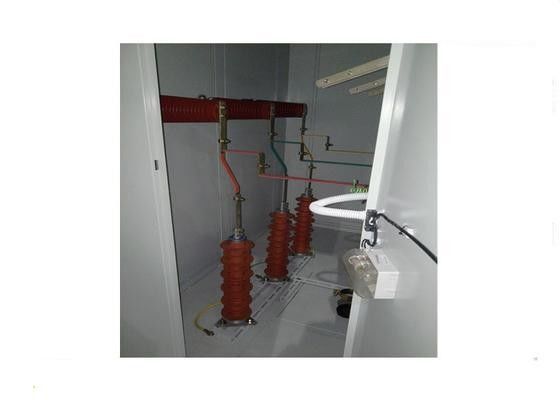

1. Unit HV

Sebuah. HXGT16-40.5, XGT5-40.5 dan HXGT10-40.5 switchgears yang diproduksi oleh Tianan Group disediakan di ruang HV.

b. HXGT16-40.5 switchgear dilengkapi dengan sakelar gabungan sekering tipe beban FT16-40.5R untuk tenaga angin dan pembangkit listrik fotovoltaik.

c. Switchgear XGT5-40.5 yang dilengkapi dengan pemutus sirkuit VT16-40.5

d. Switchgear memiliki fungsi lengkap untuk mencegah kesalahan operasi untuk memastikan keselamatan operasi dan pemeliharaan.

2. Unit Transformer

Sebuah. Jenis transformator terendam minyak tipe S11 dengan kehilangan rendah atau tipe transformator tipe kering SCB11.

b. Volume kecil, perawatan mudah.

c. Ventilasi alami baik di ruang trafo atau suhu di ruang trafo dapat diturunkan melalui kelelahan angin dengan kipas kontrol otomatis.

d. Koneksi lunak digunakan antara terminal di sisi LV dan busbar, yang secara efektif dapat melindungi LV bushing transformator dari kerusakan dan kebocoran oli.

3. Unit LV

Sebuah. Sakelar LV menggunakan seri TANW1 smart CB dan TANM1 series MCCB, atau CB yang diproduksi oleh pabrikan yang ditunjuk atas permintaan pelanggan.

b. Skema yang ditutup dapat dirancang sesuai dengan kebutuhan pengguna.
