Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tegangan pengenal: | 35kV | Jenis pendingin: | ONAN |
---|---|---|---|
Dinilai kapasitas: | 1000-2500kva | Populer saat ini: | 630A |
Cahaya Tinggi: | gardu transformator dikemas,gardu distribusi daya |

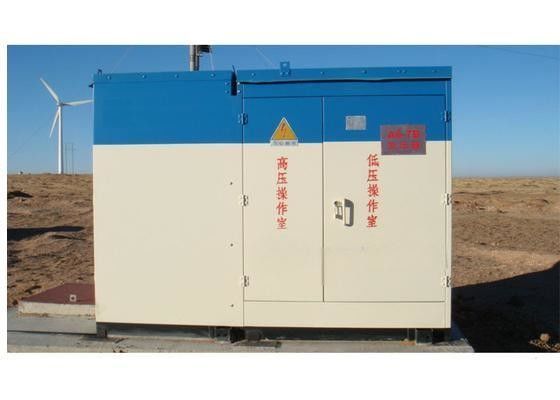

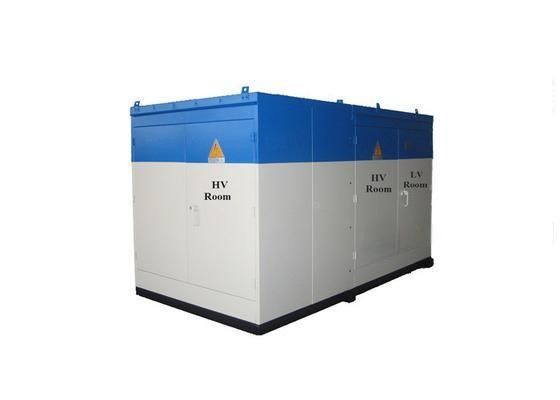

Photo-voltaic Power Generation Step Up gardu prefabrikasi
Tinjauan Produk
Pembangkit listrik foto-volta yang digunakan menambah gardu prefabrikasi membuat gardu transformasi step-up prefabrikasi dan dirakit di bengkel pabrik. Ini termasuk trafo step-up, sakelar beban vakum HV dan alat listrik kombinasi sekering, sakelar LV, koneksi internal (kabel, bus, dll.), Transformator daya, dan peralatan bantu lainnya. Semua di atas dilengkapi dengan shell publik, dan itu adalah set luar gardu transformator yang telah lulus uji tipe. Ini memiliki keunggulan peralatan set lengkap, instalasi mudah, periode konstruksi pendek, biaya operasi rendah, kekuatan struktur tinggi, anti kinerja korosi. Ini sangat cocok untuk pantai, padang rumput, gurun dan lingkungan operasi lainnya dengan kondisi alam yang buruk.
Fitur Struktur Produk
ü Substation Prefabrikasi Pembangkit Listrik Photo-volta Fungsional mengintegrasikan keunggulan produk tipe Eropa dan Amerika. Ini lebih cocok untuk pembangkit listrik foto-volta dengan karakteristik berikut:
ü Pisau isolasi dari sakelar tegangan tinggi, ruang pemadam busur dan ruang sekering ditempatkan secara terpisah, yang memecahkan masalah ketika sakelar umum perlu mengganti sekering atau ruang pemadam busur, seluruh daya garis perlu dipotong. Dan itu benar-benar menyadari fungsi yang mengatur pemeliharaan tunggal dan tidak menghentikan mesin lain.
ü Saklar HV ke transformator dihubungkan oleh bus-bar, dan ini memecahkan masalah keamanan operasional dengan koneksi kabel.
ü Untuk merujuk pada keunggulan transformator yang dipasang pada pad, radiator transformator dipasang dalam tipe terbuka, yang mewujudkan kinerja pendinginan ventilasi alami, menghemat daya yang hilang akibat ventilasi paksa, dan menghilangkan cacat kinerja kipas yang tidak dapat diandalkan dan mudah melebihi suhu yang menyebabkan perjalanan karena ventilasi paksa. Juga dicapai bahwa bodi yang diisi benar-benar disegel dalam kotak untuk menyelesaikan masalah debu;
Barang | Satuan | HV Switch | Transformator | Perangkat LV | |||
Nilai tegangan | KV | 12 | 40.5 | 10 / 0,38 | 35 / 0.27 / 0.27 | 0,27 / 0,38 | |
Kapasitas yang ternilai | KVA | 600 ~ 1600 | |||||
Nilai frekuensi | Hz | 50 | 50 | 50 | |||
Dinilai saat ini | SEBUAH | 200 | 630 | ||||
Frekuensi daya 1 menit menahan tegangan | Fase ke Tanah / Fase ke Fase | KV | 42 | 95 | 35 | 35 | 5 |
Mengisolasi jarak | KV | 48 | 110 | ||||
Impuls petir menahan tegangan | Fase ke Tanah / Fase ke Fase | KV | 75 | 185 | 75 | 220 | 12 |
Mengisolasi jarak | KV | 85 | 215 | ||||
Nilai arus hubung singkat dinilai (nilai efektif) | KA | 31.5 | 50 | ||||
Dinilai waktu singkat menahan arus (nilai efektif) | KA | 20 (4S) | 20 (4S) | 40 (1s) | |||
Nilai arus hubung singkat dinilai (nilai puncak) | KA | 50 | 50 | ||||
Dinilai puncak menahan arus | KA | 50 | 50 | ||||
Tingkat Pelindung | IP33 | ||||||
Tingkat kebisingan | ≤55dB |
