Pembangkit Listrik Pv Pracetak 40.5kv 35kv Dengan Kanal / Rangka Baja Sudut

Prefabricated Pv Power Generation 40.5kv 35kv With Channel / Angle Steel Frame

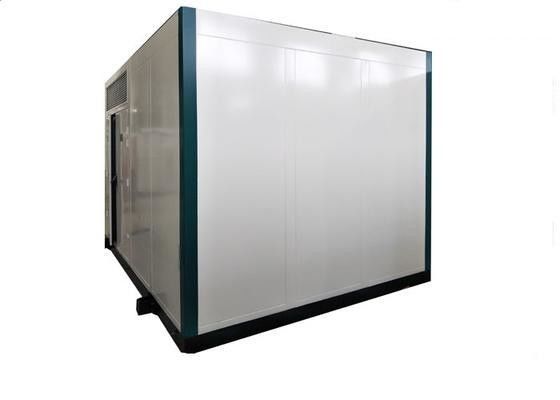

Gambar besar : Pembangkit Listrik Pv Pracetak 40.5kv 35kv Dengan Kanal / Rangka Baja Sudut

Detail produk:

Tempat asal:	Cina
Nama merek:	TIANAN Electric
Sertifikasi:	GB17467-2010， IEC62271
Nomor model:	YBT13 （ZBW）

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	Pending
Kemasan rincian:	Telanjang
Waktu pengiriman:	hari kerja 60
Syarat-syarat pembayaran:	L / C, T / T, D / P, D / A
Menyediakan kemampuan:	2000 set per tahun

Kontak

Detil Deskripsi produk

Dinilai Tegangan Tinggi:	40.5KV	Dinilai tegangan rendah:	0,54V
Dinilai kapasitas:	1000kVA	Bingkai:	baja saluran, baja sudut
Transformator:	transformator terendam minyak	Populer saat ini:	1600 ~ 3300
Cahaya Tinggi:	gardu transformator dikemas , gardu distribusi daya

40.5KV 35KV Pembangkit Listrik PV, gardu khusus Prefbricated

Ikhtisar
YBT13 Series PV Special Substation adalah untuk memenuhi permintaan generasi fotovoltaik, yang memiliki tampilan baru, struktur kompak, kinerja yang dapat diandalkan, perawatan yang mudah, dll.
Kondisi layanan:
1. Ketinggian: ≤ 3000m (di atas permukaan laut)
2. Suhu sekitar: Maks. 40C Min. -25C
Maks. Suhu rata-rata bulanan: ≤ 35C
Maks. Suhu rata-rata tahunan: ≤ 25C
3. Kelembaban relatif: Nilai rata-rata harian <95%, nilai rata-rata bulanan <90%
4. Maks. Perbedaan suhu harian: 25C
5. Intensitas sinar matahari: 0,1W / CM2 (kecepatan angin 0,5M / S);
6. Kecepatan angin di luar ruangan: ≤ 35m / s;
7. Tingkat polusi: Kelas III;
8. Rain proof grade: Grade 3;
9. Gradien di tempat pemasangan tidak boleh lebih dari 3 °;
10. Kemampuan anti gempa: Akselerasi horisontal permukaan tanah adalah 0,2 g
Akselerasi vertikal permukaan tanah adalah 0,1 g;
11. Tempat pemasangan: Tempat itu seharusnya tidak memiliki bahaya kebakaran / ledakan / polusi serius / bahan kimia
korosi dan goyang indah.
**** Pelanggan harus bernegosiasi dengan produsen jika kondisi layanan berbeda dari di atas
Parameter:

Nilai Tegangan						40,5 kV
Nilai frekuensi			Hz			50
Dinilai Busbar Utama Saat Ini			SEBUAH			630			1250
1 menit Nilai daya Frekuensi Menahan Tegangan Ke bumi, Antara Fase / untuk membuka celah			kV			95/118
Impuls Petir Menahan Tegangan Ke Bumi, Antara Fase / untuk membuka celah			kV			185/215
Dinilai Waktu Menahan Pendek			kA / s			20/2 25/4
Dinilai Puncak Menahan Arus			ka			50		63
Dinilai membuat arus pendek			ka			31.5		63
Dinilai Arus Hubung-pendek Arus			ka			31.5		25
Unit LV	Nilai Tegangan		V		690
	Dinilai Arus Sirkuit Utama				1600 ～ 3300
			SEBUAH
	Nilai Batas Kapasitas Pemutus Hubungan arus pendek		ka	50
	Nilai Kapasitas Pemutus Hubungan Singkat Operasi		ka	40
	Dinilai Waktu Menahan Pendek		kA / 1s				40
Unit Transformer	Kapasitas yang ternilai		kVA				1600 ～ 5500
	Tegangan resistansi		%				4 ； 4.5
	Rentang Tapping		%				± 2X2,5 ； ± 5
	Grup yang Terhubung						Y, yn0 ； D, yn11
Lampiran	Tingkat Perlindungan	Kamar HV					IP33
		Kamar LV					IP33
		Ruang Transformer					IP23
	Tingkat Suara		dB				≤55
