Struktur: | tipe tertutup ditarik | Tegangan pengenal: | 3.6KV, 7.2KV, 12kV |
---|---|---|---|
Nilai arus busuar utama: | 630 ~ 4000A | resistensi loop utama: | ≤400 |
Cahaya Tinggi: | switchgear terisolasi gas gg,switchgear tegangan menengah |

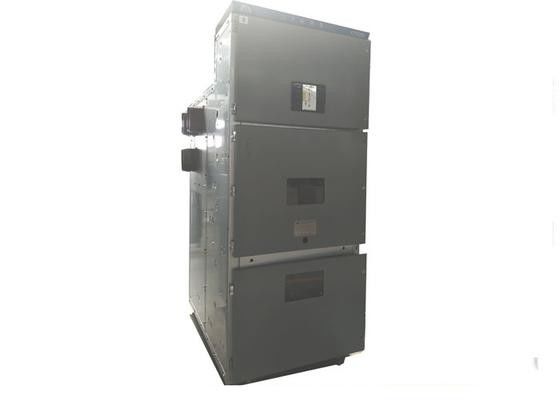

Perangkat AC Indoor Removable l-Clad Dan Metal- Switchgear Tertutup
Ikhtisar
Sebagai perangkat kontrol transmisi dan distribusi daya, KYN28A-12 indoor logam AC yang dapat dilepas dan switchgear tertutup logam cocok untuk jaringan listrik 12kV tiga fase AC 50Hz pada ketinggian tidak lebih dari 1000m.
Fitur Produk
(1) Struktur bodi disambung dengan lembaran baja berlapis AI-Zn, yang mengalami gaya tepi berulang.
(2) Semua peralatan dapat dioperasikan ketika pintu kabinet ditutup.
(3) Rumah kabinet sepenuhnya disegel untuk mencegah serba-serbi dan hama dan tingkat perlindungannya adalah IP4X. Selain itu, tingkat perlindungan kompartemen gerobak tangan, kompartemen busbar, kompartemen kabel dan kompartemen instrumen relai adalah IP2X.
(4) Penguncian sederhana dan efektif dapat mencegah kesalahan operasi. Perangkat interlocking "lima-anti" yang sempurna menyediakan perlindungan keselamatan yang andal bagi operator peralatan.
(5) Pemutus sirkuit dapat diganti dengan cara yang cukup sederhana dengan gerobak yang dapat dipertukarkan. VT19 dan pemutus sirkuit VD4 impor diimpor.
(6) Pemutus sirkuit vakum dan mekanisme operasinya di kompartemen tekanan tinggi hanya perlu sedikit perawatan.
(7) Kabinet dapat dipasang di dinding untuk menghemat ruang.
(8) Jalur sekunder diikat di saluran kabel ukuran besar, yang mudah disambungkan.

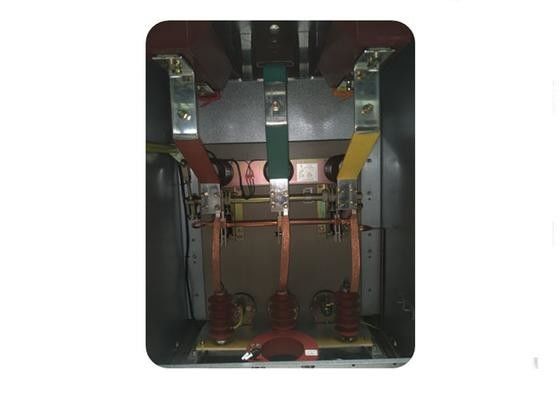

(9) Struktur mid-set menyediakan ruang besar untuk kompartemen kabel yang terhubung ke multi-kabel.
(10) Pemasangan kompartemen kabel dapat dengan mudah diamati melalui jendela inspeksi panel.
(11) Kompartemen kabel dan kompartemen instrumen sekunder secara independen dilengkapi dengan busbar pentanahan dengan kontak yang baik dengan kabinet.
Parameter teknik
Tidak. | Barang | Satuan | Parameter | |
1 | Nilai Tegangan | kV | 3.6 , 7.2 , 12 | |
2 | Nilai saat ini | SEBUAH | 630 , 1250 , 1600 , 2000 , 2500 , 3150 , 400 0 | |
3 | Dinilai Daya-frekuensi Menahan Tegangan Pendek waktu | Fase ke Fase, Fase ke Bumi | kV | 42 |
Mengisolasi Jarak | kV | 48 | ||
4 | Dinilai Impuls Petir Menahan Tegangan | Fase ke Fase, Fase ke Bumi | kV | 75 |
Mengisolasi Jarak | kV | 85 | ||
5 | Dinilai Arus Dinamis ( Puncak ) | ka | 40 , 50 , 63 , 80 , 100 , 125 , 130 | |
6 | Dinilai Waktu Menahan Singkat Saat Ini ( 4s , Nilai Virtual ) | ka | 16 , 20 , 25 , 31.5 , 40 , 50 | |
7 | Nilai frekuensi | Hz | 50 | |
8 | Memutus Waktu dari Arus Hubung Singkat Dinilai | Waktu | 30 | |
9 | Dinilai termal Waktu | s | 4 | |
10 | Kehidupan Mekanis | Waktu | 30000 | |
11 | Dimensi Keseluruhan ( Lebar × Tinggi × Kedalaman ) | mm | 800 ( 1000 ) × 2300 × 1500 ( 1600/1700) |
