Shell bahan: | Aluminium Alloy | Populer saat ini: | 250A |
---|---|---|---|
Tegangan pengenal: | 40.5KV (24KV) | Aplikasi Rentang: | Pembangkit listrik, gardu transformator dan lain-lain |
Cahaya Tinggi: | switchgear listrik tegangan tinggi,switchgear gas terisolasi |
Indoor Gas Insulated cubicle Metal - Clad Switchgear C - GIS
Ikhtisar
XGN49-40.5 Indoor Gas Insulating Metal-berpakaian Switchgear (selanjutnya disebut "C-GIS" ) adalah produk teknologi tinggi yang diteliti, dikembangkan dan diproduksi berdasarkan pengenalan teknologi dari Federasi Industri Power China Longyuan Power Research Institute.
Kondisi lingkungan layanan :
Suhu udara: Maks: +40, Min: -25 (rata-rata tidak lebih dari 35 dalam 24 jam)
Ketinggian di atas permukaan laut: <= 3000m
Kelembaban udara: Kelembaban relatif rata-rata yang diukur dalam 24 jam tidak lebih dari 95%, kelembaban relatif rata-rata per bulan tidak lebih dari 90%, tekanan uap air rata-rata yang diukur dalam 24 jam tidak lebih dari 2.2kPa, tekanan uap air rata-rata per bulan tidak lebih dari 1,8 kPa.
Tanpa sering getaran berat
Kisaran interferensi elektromagnetik induksi sistem sekunder tidak lebih dari 1.6kV
Kondisi yang dikecualikan dari atas perlu dinegosiasikan dengan pabrikan.
Parameter
Barang | Satuan | Parameter | |
Nilai tegangan | kV | 40.5 | |
Dinilai saat ini | SEBUAH | 5 ~ 1250 | |
Nilai frekuensi | Hz | 50 | |
Nilai frekuensi daya menahan tegangan (1 menit) | Fase ke fase, Fase ke bumi | kV | 95 |
Jarak isolasi | 110 | ||
Nilai Impuls Petir menahan tegangan | Fase ke fase, Fase ke bumi | kV | 185 |
Jarak isolasi | 215 | ||
Frekuensi daya 1 menit menahan tegangan dari sirkuit kontrol bantu | V | 2000 | |
Dinilai melanggar arus hubung singkat (nilai efektif) | ka | 20 25 31.5 | |
Nilai arus hubung singkat dinilai (waktu puncak) | ka | 50 63 80 | |
Dinilai waktu singkat menahan arus | ka | 20 25 31.5 | |
Dinilai puncak menahan arus | ka | 50 63 80 | |
Dinilai waktu pemeliharaan hubung singkat | s | 4 | |
Tingkat perlindungan | IP67 / IP4X | ||
Setiap fase resistensi sirkuit kembali utama | μΩ | ≤250 | |
Dinilai tekanan gas SF6 (20 ° C) | Mpa | 0,05 | |
Tekanan gas Min SF6 (20 ° C) | Mpa | 0,02 | |
Tingkat kehilangan gas SF6 tahunan | % | ≤1 | |
Nilai tegangan dari rangkaian kontrol bantu | V | DC110 / 220, AC220 | |
Dimensi (Lebar × Kedalaman × Tinggi) | mm | (600 ~ 1200) × 1400 × 2650 |

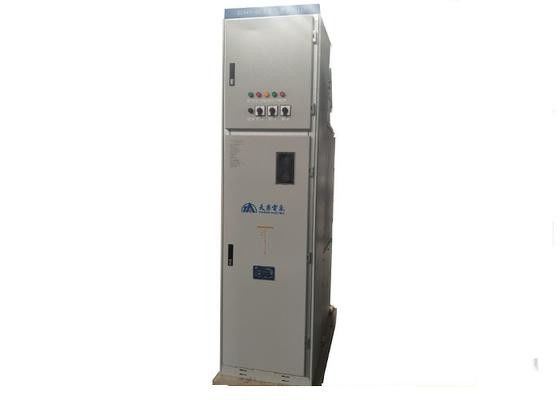

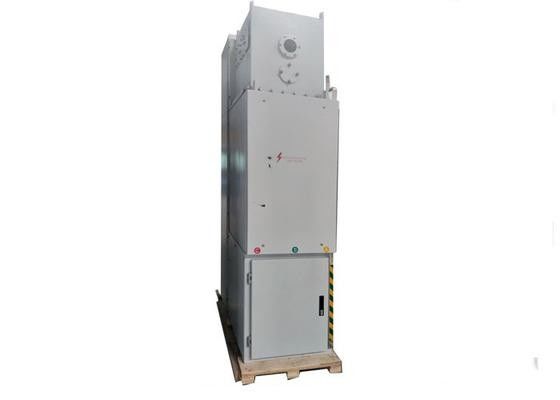

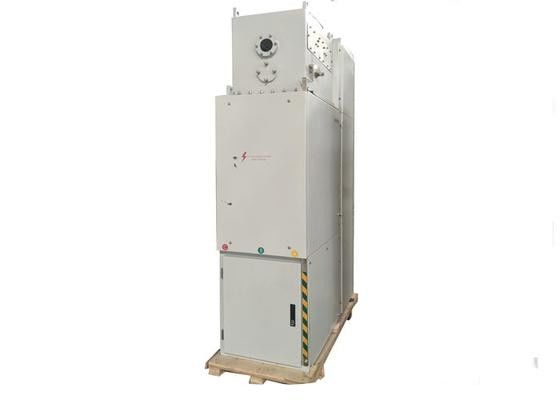

Gambar
