Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Pintu kabinet: | pelat baja paduan | Lampiran: | pelat baja stainless |
---|---|---|---|
Dinilai bus bar saat ini: | 630 / 1250A | Tingkat Kebocoran Gas tahunan SF6: | ≤0% |
Cahaya Tinggi: | switchgear terisolasi gas gg,switchgear tegangan menengah |

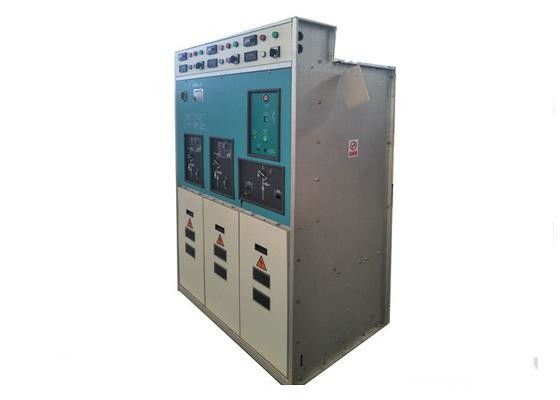

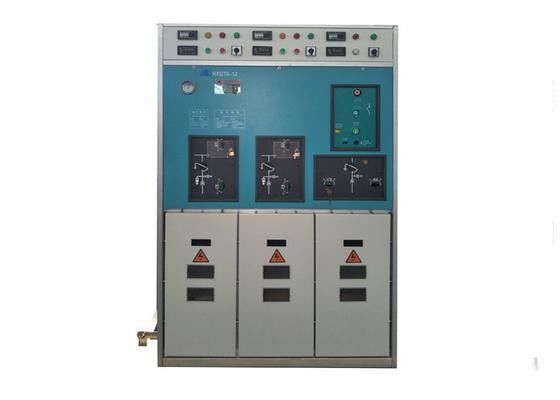

Unit Utama Ring Gas Indoor 12KV - Logam Terisolasi - Sakelar Tertutup
Ikhtisar
Switchgear adalah sejenis peralatan komposit yang menyegel semua sirkuit utama dalam selungkup logam dan mengambil gas SF6 sebagai media pemadam busur dan media isolasi. Sangat cocok untuk catu daya jaringan cincin dan catu daya ganda memancarkan dalam jaringan catu daya 10kV MV. Itu juga digunakan dalam catu daya terminal. Karena penggunaan catu daya jaringan cincin meningkatkan keandalan catu daya, maka catu daya khusus digunakan di pabrik mineral, area tempat tinggal, sekolah, taman, dan sebagainya untuk distribusi dan pengendalian daya. Selain itu, karena koneksi dan pemasangannya yang mudah, volume yang kecil, juga digunakan di gardu induk sebagai peralatan tegangan tinggi di sisi primer.
Struktur dan Prinsip
RMU umumnya terdiri dari tiga kompartemen. (Jika perlu, dapat juga dibuat memiliki satu kompartemen, dua kompartemen, tiga kompartemen atau lebih, dan juga dapat digabungkan dengan batang bus ekspansi). Elemen primer terletak di selungkup tertutup yang dilas dengan pelat baja stainless dengan ketebalan 3mm. Di dalam selungkup, ada gas SF6 dengan tekanan 0,04Mpa, yang digunakan sebagai media untuk pemadaman busur dan isolasi. Tekanan gas di dalam selungkup berisi gas dipantau dengan pengukur tekanan. Terlepas dari selungkup berisi gas, bagian lain dari selungkup digunakan untuk pemasangan dan pemasangan selungkup berisi gas. Komponen-komponen yang tidak ada di dalam selungkup berisi gas ditempatkan atau dipasang di dalam kabinet ini. Bagian kabinet ini dibuat dari pelat baja seng berkualitas tinggi yang dilapisi dengan aluminium, yang ditekuk oleh peralatan pemrosesan logam lembaran yang dikontrol secara digital dan dihubungkan dengan baut dan mur berkekuatan tinggi. Pintu kabinet dibuat oleh tikungan berkualitas tinggi dan selesai dengan semprotan plastik atau lapisan sigap.
1. RMU terdiri dari tangki bensin, kompartemen mekanisme, kompartemen kabel, kompartemen instrumen, bar bus ekspansi, dan sebagainya. Di bagian belakang tangki gas, ada perangkat anti ledakan (tidak ditampilkan dalam gambar). Ketika tekanan busur internal terlalu besar, gas bertekanan tinggi di dalam tangki akan dilepaskan dari bagian belakang kabinet melalui perangkat anti ledakan, yang menghindari kerusakan pada operator.
2. Struktur saklar beban adalah tipe saluran busur, dengan kemampuan yang kuat untuk memadamkan busur.
3. Ruang sakelar sekering dan beban membentuk sirkuit perlindungan transformator. Sekering pembatas arus HV dipasang di selungkup isolasi pencetak resin epoksi. Ketika sekering terbakar, pin penembakan muncul dan sakelar beban terbuka.
4. Kompartemen mekanisme ada di depan RMU. Di setiap sirkuit fungsi, beban dan pemutus sirkuit semuanya dilengkapi dengan mekanisme kontrol pegas pengisian manual (atau motor), dan pemisah tiga posisi dan sakelar pembumian dilengkapi dengan mekanisme kontrol pegas pengisian manual. Ada indikator saklar status. Pemisah tiga posisi dan mekanisme operasi sakelar bumi dilengkapi dengan gembok yang dapat digunakan untuk mencegah kesalahan pengoperasian personel yang tidak berwenang ketika peralatan tidak beroperasi. Ada perangkat interlock “lima proteksi” dalam pengoperasian sakelar beban —— sakelar bumi —— pintu ruang kabel, pemutus sirkuit —— pemisah tiga posisi —— pintu ruang kabel.
Barang | satuan | Parameter | |||
Nilai tegangan | KV | 12,24 | |||
Dinilai bus bar saat ini | SEBUAH | 630.1250 | |||
Dinilai saat ini | SEBUAH | 630 | |||
Nilai frekuensi 1 menit | HZ | 50/60 | |||
Dinilai waktu singkat menahan arus | KA | 20 / 4,25 / 2 | |||
Dinilai puncak menahan arus | KA | 50,63 | |||
Dinilai membuat arus pendek | KA | 50,63 | |||
Dinilai saat ini dari switchgear beban dengan kawat sekering | SEBUAH | 100 | |||
Dinilai melanggar arus hubung singkat | sekering | KA | 31.5 | ||
Pemutus sirkuit | KA | 20,25 | |||
Daya 1 menit frekuensi menahan voltase | (fase ke fase / fase ke tanah / jurang) | KV | 42 / 48,65 / 79 | ||
impuls petir menahan tegangan (nilai puncak) | (fase ke fase / fase-ke-tanah) (fase ke fase / fase-ke-tanah | KV | 75 / 85.125 / 145 | ||
Resistensi sirkuit | Muat switchgear | μΩ | 130 | ||
Kabinet peralatan komposit (tidak termasuk resistensi sekering) | μΩ | 250 | |||
Kabinet pemutus sirkuit SF6 | μΩ | 140 | |||
SF6 Dinilai tekanan gas (Tekanan pengukur 20ºC) | Mpa | 0,04 | |||
Tingkat Kebocoran Gas tahunan SF6 | ≤0% | ||||
Tingkat perlindungan (penutup yang diisi gas) | IP67 |
