Tegangan pengenal: | 40.5KV | Tinggi: | ≤2000m |
---|---|---|---|
Populer saat ini: | 630 A, 1250A, 1600A, 2000A, 2500A | Mengetik: | Penutupan solid |
Cahaya Tinggi: | tegangan tinggi pemutus sirkuit vakum,pemutus sirkuit hv |

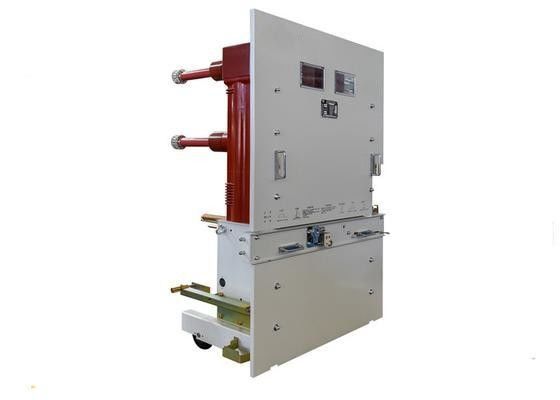

40.5kv Handcart -type Indoor High Voltage AC Solid-closure Vacuum Circuit Breaker
NINGBO TIANAN (GROUP) CO, LTD.
ikhtisar
VT19-40.5EP tipe indoor HV vacuum breaker adalah switchgear dalam ruangan, digunakan untuk tiga fase 50Hz, sistem daya listrik 35KV. Ini adalah unit kontrol dan pelindung, diterapkan pada kelistrikan perusahaan industri dan pertambangan, pembangkit listrik dan gardu induk. Karena keunggulan khususnya, ini juga cocok untuk acara-acara yang membutuhkan operasi yang sering dinilai tegangan kerja atau berulang kali memutus arus hubung singkat. Ini memiliki fungsi interlock yang dapat diandalkan, dan tidak hanya berfungsi sebagai unit gerobak, tetapi juga sebagai unit tetap.
Kondisi layanan
1.Ambient suhu: -40 ° C ~ + 40 ° C.
2. Tinggi: ≤20 00 meter.
3. Intensitas gempa bumi: Di bawah level 8.
4.
Kondisi kelembaban | Berarti setiap hari kelembaban relatif | ≤95% | Berarti setiap hari tekanan uap | ≤2,2 × 10 -3 MPa |
Berarti bulanan kelembaban relatif | ≤90% | Berarti bulanan tekanan uap | ≤1.8 × 10 -3 MPa |
5 . Tidak ada api, tetesan air, ledakan, kotor serius, korosi kimia dan getaran tempat yang keras.
6. Kelembaban lingkungan: kelembaban relatif rata-rata bulan ≤90%, kelembaban relatif rata-rata harian ≤95%.
7. Pelanggan memiliki persyaratan khusus lainnya, dapat diajukan, perusahaan kami dapat menawarkan paling puas.
Parameter teknik
Nilai tegangan | 40.5kV | |||
Nilai frekuensi | 50Hz | |||
Impuls pencahayaan terukur tahan tegangan (antara fase, fase ke bumi) / fraktur terisolasi | 185 | |||
Dinilai 1 menit daya tahan tegangan (antara fase, fase ke bumi) / fraktur terisolasi | 95 | |||
Urutan operasi yang dinilai | O-0.3s-CO-180s-CO | |||
Nilai saat ini (a) | 630.1250 | 1250 ~ 3150 | 1250 ~ 3150 | 3150.4000 |
Karakteristik Mekanik Parameter CB
Nama | Satuan | Data | |
Jarak antara Kontak terbuka | mm | 18 ± 1 | |
Over-travel | 6 ± 1 | ||
Pembukaan & penutupan tiga fase tidak sinkron | Nona | ≤2 | |
Waktu bouncing untuk menutup kontak | Nona | ≤3 | |
Tekanan kontak dari Kontak Penutupan | Pembukaan | N | 20KA, 25KA.31.5KA |
Penutupan | 2000 ± 200 2700 ± 200 3100 ± 200 | ||
Kecepatan pembukaan rata-rata | Nona | 1.4 ~ 1.8 | |
Kecepatan penutupan rata-rata. | 0,5 ~ 0,9 |
