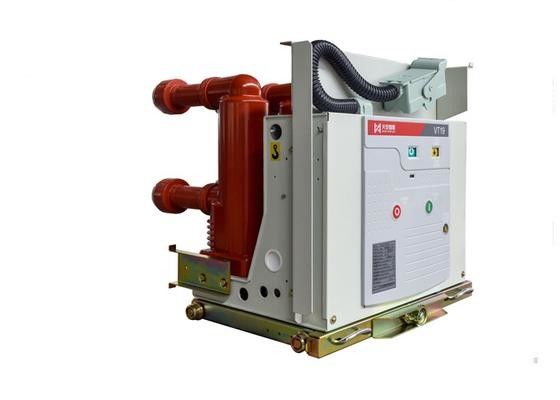

24kv Pemutus Sirkuit Tegangan Tinggi, Vakum Pemutus Sirkuit Ac - Kamar Pemadam

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

Gambar besar :  24kv Pemutus Sirkuit Tegangan Tinggi, Vakum Pemutus Sirkuit Ac - Kamar Pemadam

Detail produk:
Tempat asal: Cina
Nama merek: Tianan Electric
Sertifikasi: GB1984、GB/T11022、DL/T403 and IEC62271
Nomor model: VT19-24
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 unit
Harga: Pending
Kemasan rincian: kasus kayu
Waktu pengiriman: 35 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 2000 PCS / tahun
Detil Deskripsi produk
Tegangan pengenal: 24KV Polandia tertanam: Proses APG
Populer saat ini: 630 A, 1250A Mengetik: Tipe Tetap / Jenis gerobak tangan
Cahaya Tinggi:

pemutus sirkuit vakum tegangan tinggi

,

pemutus sirkuit hv

Vacuum 24kv Are - Chamber pemadam Tegangan Tinggi AC Vacuum Circuit Breaker

NINGBO TIANAN (GROUP) CO, LTD.

Ikhtisar

Pemutus sirkuit vakum VT19-24indoor HV digunakan dalam sistem listrik AC tiga fase 50HZ, 24kV. Ini digunakan sebagai departemen kontrol dan perlindungan di perusahaan pertambangan, pabrik listrik dan gardu induk. Karena kelebihannya yang istimewa, ia juga cocok untuk lokasi yang sering beroperasi di bawah arus pengenal atau pemutusan banyak arus hubung singkat.

Pemutus sirkuit diidentifikasi oleh beberapa standar nasional dan standar relatif internasional, seperti GB1984, GB / T11022, DL / T403 dan IEC62271, dll. Ini memiliki penguncian yang dapat diandalkan, digunakan sebagai departemen truk atau departemen instalasi tetap.

Struktur ruang pemadam busur vakum

Ruang vakum busur pemadam adalah bagian inti dari pemutus sirkuit untuk menanggung, membuat dan memecah energi saat ini. Ini memiliki fungsi memadamkan busur yang cukup dan durasi operasi yang tinggi.

  • Penutup insulasi (1) ruang pemadam busur terbuat dari bahan keramik alumina intensitas tinggi, kedua ujungnya harus dilas penutup baja anti karat (6) dan akan dibentuk menjadi rongga tertutup.
  • Lapisan dalam ruang pemadam busur adalah penutup gudang logam (5) dimana logam lembab yang disebabkan oleh busur dapat diperparah atau dikondensasi pada penutup gudang logam dalam waktu singkat selama pembuatan & pemutusan terminal, intensitas media isolasi ruang pemadam busur dalam akan memulihkan. Sementara itu, penutup yang tertutup dapat melindungi keramik dari luka percikan logam.
  • Pipa akordeon stainless steel yang ditarik (4) adalah bagian penting dari ruang pemadam busur yang dapat dipindahkan terminal (3) di ruang pemadam yang tertutup sepenuhnya. Fungsi penyegelan dan durasi panjang pipa akordeon adalah salah satu faktor utama yang menentukan durasi mekanik ruang pemadam busur vakum.
  • Terminal adalah jantung dari ruang pemadam busur vakum, mengadopsi kromium-tembaga, teknologi peleburan yang canggih dapat memastikan fungsi pemutusan dan durasi listrik pemutus sirkuit vakum, dan mengurangi tingkat tegangan berlebih operasi.

Parameter utama pemutus sirkuit 24KV

Nilai tegangan 24kV
Nilai frekuensi 50Hz
Nilai impuls pencahayaan tahan tegangan 125kV
Nilai frekuensi daya 1 menit menahan tegangan 65kV
Urutan operasi yang dinilai O-0.3s-CO-180s-CO
Nilai saat ini (a) 630.1250 1250.1600.2000.2500
Nilai arus hubung singkat (rms, kA) 20/25 31.5
Nilai arus hubung singkat dinilai (nilai puncak, kA) 50/63 80
Dinilai waktu singkat menahan arus / hubung singkat waktu kontinu (kA / s) 20,25 / 4 31.5 / 4
Nilai puncak nilai menahan arus (kA) 50/63 80
Waktu putus dari hubungan pendek terukur (kali) 30
Durasi mekanik (times0 20000
Berat (kg) Jenis tetap ≤250
Jenis truk ≤350
Nama Satuan Data
Jarak terminal kontak mm 12 ± 1
Over-travel 4 ± 1
Membuka & menutup asinkron tiga fase Nona ≤2
Tersandung waktu penutupan terminal kontak Nona ≤2
Penutupan & waktu pembukaan Pembukaan Nona ≤50
Penutupan ≤70
Kecepatan pembukaan rata-rata (setelah pembukaan 6mm) Nona 1,4 ± 0,3
Kecepatan penutupan rata-rata (setelah menutup 6mm) 0,8 ± 0,2
