Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Fungsi: | Perlindungan Arus Berlebih | Populer saat ini: | 2000 |
---|---|---|---|
Tegangan pengenal: | 40.5KV | Daya tahan mekanik: | 5000 waktu |
Cahaya Tinggi: | tegangan tinggi pemutus sirkuit vakum,pemutus sirkuit hv |

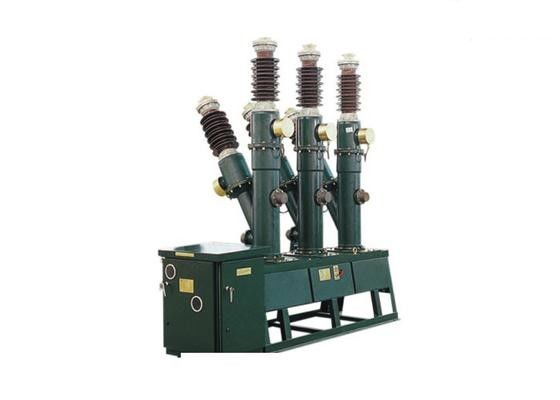

Frame Luar Ruangan 40.5KV - Tipe SF6 Pemutus Sirkuit / Pemutus Sirkuit Udara Berkecepatan Tinggi
Ikhtisar
LW8-40.5 Tipe Outdoor AC HV SF 6 Circuit Breaker adalah sejenis peralatan listrik HV luar ruangan, tiga fase, AC 50Hz. digunakan tidak hanya untuk kontrol dan perlindungan untuk transmisi daya dan sistem distribusi 35kV, tetapi juga untuk menghubungkan pemutus sirkuit dan membuka dan menutup kapasitor bank, serta untuk pengukuran dan perlindungan ketika dilengkapi dengan trafo arus.
Pemutus sirkuit ini dilengkapi dengan mekanisme operasi pegas tipe CT14. Dan itu sesuai dengan persyaratan standar GB1984-89 dan IEC56.
Lingkungan aplikasi
Sebuah. Ketinggian tidak lebih dari 1000m.
b. Temperatur sekitar: -30ºC - + 40ºC, nilai rata-rata 24 jam tidak lebih dari 35ºC;
c. Kelembaban relatif: nilai rata-rata harian tidak lebih dari 95%, nilai rata-rata bulanan tidak lebih dari 90%,
d. Kecepatan angin: tidak lebih dari 35km / s
e. Kondisi kontaminasi menjadi kelas III, jarak rambat bushing porselen harus 1050 mm (rasio rambat nominal tidak kurang dari 25mm / kV);
f. Udara sekitar harus bebas dari bahan yang mudah terbakar, bahaya ledakan, bahan kimia korosif, dan guncangan intensif.
Tabel 1
Tidak. | Barang | Satuan | Parameter | |
1 | Nilai tegangan | kV | 40.5 | |
2 | Tingkat isolasi dinilai | Frekuensi daya 1 menit menahan tegangan | kV | 185/215 (fraktur) |
Impuls petir menahan tegangan | 95/118 (fraktur) | |||
3 | Dinilai saat ini | SEBUAH | 2000 | |
4 | Daya tahan mekanik | waktu | 5000 | |
5 | Dinilai tekanan gas SF6 (tekanan 20ºC meter) | Mpa | 0,45 | |
6 | Tekanan penguncian (tekanan 20ºC meter) | Mpa | 0,40 | |
7 | Suhu lingkungan terendah | ºC | -30 | |
8 | Dinilai melanggar arus hubung singkat | ka | 31.5 | |
9 | Dinilai arus hubung singkat (puncak) | ka | 80 | |
10 | Dinilai waktu singkat menahan arus (arus termal) | ka | 31.5 | |
11 | Dinilai puncak menahan arus (arus dinamis) | ka | 80 | |
12 | Dinilai melanggar fase saat ini | ka | 7.9 | |
13 | Waktu putus dari arus putus hubungan arus pendek pengenal: | waktu | 16 | |
14 | Waktu tutup | s | ≤0.1 | |
15 | Waktu buka | s | ≤0,06 | |
16 | Urutan operasi yang dinilai | O-0.3s-CO-180s-CO | ||
17 | Dinilai melanggar / membuka arus kelompok kapasitor tunggal | SEBUAH | 400 | |
18 | Terakhir kali arus hubung singkat | s | 4 | |
19 | Tingkat kebocoran SF6 (tahunan) | ≤1 | ||
20 | Konten Kelembaban gas SF6 (20ºC) | Ppm (v / v) | ≤150 | |
21 | Nilai tegangan operasi mekanisme operasi pegas | |||
Tegangan koil penutup dan bukaan | V | AC 220, 380 DC: 48, 110, 220 | ||
Tegangan motor penyimpan energi | V | AC 220 DC 220 | ||
22 | Berat gas SF6 | kg | 8 | |
23 | Berat pemutus sirkuit (termasuk mekanisme operasi) | kg | 1400 |
Meja 2
Tidak. | Barang | Satuan | Persyaratan Teknis | Kondisi dan metode pengujian |
1 | Perjalanan kontak bergerak | mm | 95 ± 2 | Pengukuran perjalanan kontak bergerak mengacu pada darawing12 |
2 | Jarak antar kontak | mm | 605 ± 1,5 | Pengukuran Jarak Bebas antara kontak bergerak dan tetap mengacu pada gambar 12a |
3 | Asynchrony sakelar tiga fase | Nona | ≤3 | Pengukuran perbedaan jarak tiang antara kontak bergerak dan tetap mengacu pada darawing14 |
4 | Sinkronisasi pematian tiga fase | Nona | ≤2 | Pengukuran perbedaan jarak tiang antara kontak bergerak dan tetap mengacu pada gambar 15 |
5 | Resistensi dari loop utama | μΩ | ≤120 | Pengukuran dengan metode penurunan tegangan DC, masukkan 100A |
6 | Kecepatan saat sentuhan kontak instan | Nona | 3,2 ± 0,2 | Tegangan yang terukur dan metode pengukuran mengacu pada gambar 14 |
7 | Kecepatan pada saat kontak terputus | Nona | 3,4 ± 0,2 | Tegangan yang terukur dan metode pengukuran mengacu pada gambar 15 |
8 | Masakan membuat stroke | mm | 10 + 0,5 -0,1 | Lihat gambar 6 di bawah status penutup |
9 | celah posisi masakan stroke pembuatan | mm | 1-2 | Lihat gambar 6 di bawah status penutup |
10 | Pengisian daya parsial 40.5kV 25.7kV | PC | 20 | Pada tekanan gas terukur, gunakan instrumen parsial untuk menempatkan 40.5kV antara dua kabel keluar selama 1 menit, lalu turun menjadi 25.7kV secara merata |
PC | 10 |
