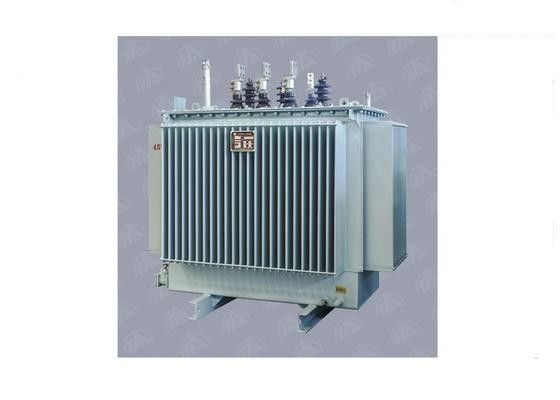

Off-Load Tap Changer Transformer Distribusi Daya Oli 10kv Direndam

Minyak 10kV Immersed Off - Trafo Distribusi Daya Tap Changer

Umum:

Trafo kelas 11KV banyak digunakan di stasiun transmisi dan distribusi daya, pabrik industri, Generation Set-up Unit (GSU). Mereka memiliki karakteristik efisiensi tinggi, kehilangan rendah dan bebas perawatan.

Fitur Struktural:

► Inti besi
Inti besi terbuat dari lembaran baja silikon berorientasi butiran canai dingin. Laminasi dipotong memanjang pada garis potong GEORG dengan fungsi step-lap cut dan penumpukan otomatis. Struktur laminasi multi-langkah dapat mengurangi kehilangan dan kebisingan. Lembaran baja di tungkai dan kuk inti dijepit bersama oleh ikatan kaca-epoksi.
► Berliku
Tembaga berenamel atau kertas berkualitas tinggi digunakan sebagai konduktor, gulungan dibuat sebagai jenis drum, tipe spiral, tipe spiral ditingkatkan, tipe kontinyu dan tipe interleaved untuk memastikan kekuatan insulasi. Rekaman standar adalah ± 2 * 2,5% dari belitan HV.

► Tangki
Tangki, tutup dan konservator adalah
dibuat oleh pelat baja bergelombang. Untuk transformator kecil, kami menggunakan tangki dalam dan penutup, tetapi untuk transformator yang lebih besar, kami memproduksi tipe bel. Konstruksi bergelombang adalah cara yang efektif untuk pendinginan oli.
► Minyak isolasi
Tangki diisi dengan minyak mineral kualitas tinggi sesuai IEC296 dan bebas dari PCB dan PCT. Oli digunakan untuk membantu pendinginan transformator. Itu juga digunakan menyediakan bagian dari isolasi listrik antara bagian hidup internal.
►Tekan changer
Tap changer digunakan untuk mengatur tegangan output dari transformator ke level yang diperlukan. Kami mencapainya dengan mengubah rasio transformator pada sistem dengan mengubah jumlah belitan pada belitan HV. Pengganti tap dapat pada beban (OLTC) atau off load (OCTC).
► Perakitan
Inti dan belitan berkumpul bersama dari bagian aktif transformator. Tubuh aktif yang dirangkai dengan multi-belitan dan metode pengeringan tekanan yang identik diadopsi, secara efektif meningkatkan kekuatan listrik dan kemampuan untuk hubungan pendek bertahan

Data Teknis Produk Khas;
