Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tegangan pengenal: | 24KV | Populer saat ini: | 1250/2000/2500 |
---|---|---|---|
Kelas perlindungan: | IP67 | Dinilai melanggar arus: | 20 25 31.5 |
Dinilai frekuensi: | 50 / 60Hz | CubicleType: | C-GIS |
Cahaya Tinggi: | switchgear listrik tegangan tinggi,switchgear gas terisolasi |

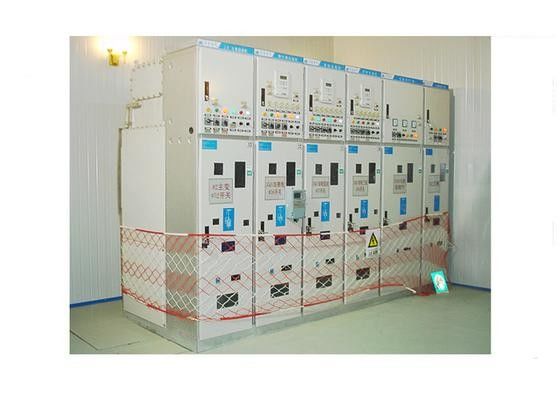

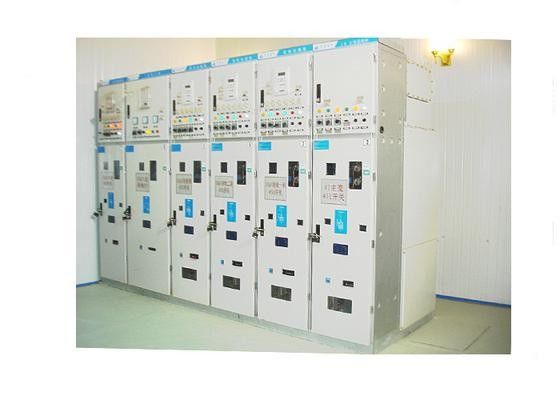

C-GIS 24kV tipe Cubicle Metal - Clad Gas Insulated Switchgear Dengan VCB
Umum:
XGN49Seri lndoor Gas lnsulatlon MetaI-clad Switchgear (selanjutnya disebut C-GlS) adalah produk berkualitas tinggi yang direkomendasikan oleh federasi industri tenaga listrik China dari perusahaan industri peralatan listrik Korea Rijin dan memenuhi standar GB / T11022-1999 dan GB3906- 2006C-GlS, memiliki karakteristik keandalan tinggi, bebas dari perawatan dan area tutupan kecil.
Tujuan:
GIS cocok untuk pembangkit listrik, gardu induk, gardu gabungan dan sistem tenaga listrik, yang merupakan busbar tunggal AC tiga-fase dalam ruangan dan penampang busbar tunggal dengan tegangan pengenal 50Hz, 35kV, yang digunakan untuk mengendalikan, menerima, dan mendistribusikan daya listrik.
Kondisi sekitar layanan:
1. Suhu udara: Maks: +40, Min: -25 (rata-rata tidak lebih dari 35 dalam 24 jam)
2. Ketinggian di atas permukaan laut: <= 5000m
3. kelembaban udara:
Kelembaban relatif rata-rata yang diukur dalam 24 jam tidak lebih dari 95%,
Kelembaban relatif rata-rata per bulan tidak lebih dari 90%,
tekanan uap air rata-rata diukur dalam 24 jam tidak lebih dari 2.2kPa,
tekanan uap air rata-rata per bulan tidak lebih dari 1,8 kPa.
4. Tanpa sering getaran berat.
Parameter:
Nama | Satuan | Parameter | |
Nilai Tegangan | kV | 24 | |
Nilai saat ini | SEBUAH | 1250 2000 2500 | |
Nilai frekuensi | Hz | 50/60 | |
Dinilai Frekuensi Daya Menahan Tegangan (1 mnt) | Antara Fase, Fase ke Bumi | kV | 65 |
Jarak isolasi | KV | 79 | |
Dinilai Impuls Petir Menahan Tegangan | Antara Fase, Fase ke Bumi | kV | 125 |
Untuk membuka celah | 145 | ||
Frekuensi Daya Sirkuit Sekunder Menahan Tegangan (1 mnt) | V | 2000 | |
Dinilai Arus Hubung-pendek Arus | ka | 20 25 31.5 | |
Dinilai membuat arus pendek | ka | 50 63 80 | |
Rated Short-time Menahan 4S Saat Ini | kA / S | 20/4 25/4 31,5 / 4 | |
Dinilai Puncak Menahan Arus | ka | 50 63 80 | |
Kelas Perlindungan Enklosur (Air Inflation Shell / LV Cubicle) | IP67 / IP4X | ||
Resistansi Sirkuit Utama Setiap Fase | μΩ | ≤250 | |
Nilai Tekanan Operasional Gas SF6 (Tekanan ukur untuk 20ºC) | Mpa | 0,05 | |
Tekanan Operasional Minimum Gas SF6 (Tekanan ukur untuk 20ºC) | Mpa | 0,03 | |
SF6 Gas Tingkat Kebocoran Gas Tahunan | % | ≤0.5 | |
Tegangan Operasi Sirkuit Bantu Tambahan | V | DC110 / 220, AC220 | |
Dimensi Kandang (Lebar * Kedalaman * Tinggi) | mm | 600 * 1300 * 2350 (800 * 1600 * 2550) |
