Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kapasitas daya: | 31500KVA | Tegangan pengenal: | 110kV |
---|---|---|---|
Lingkungan: | Di luar | Pendinginan metode: | ONAF |
Cahaya Tinggi: | transformator tipe oli,transformator transmisi daya |

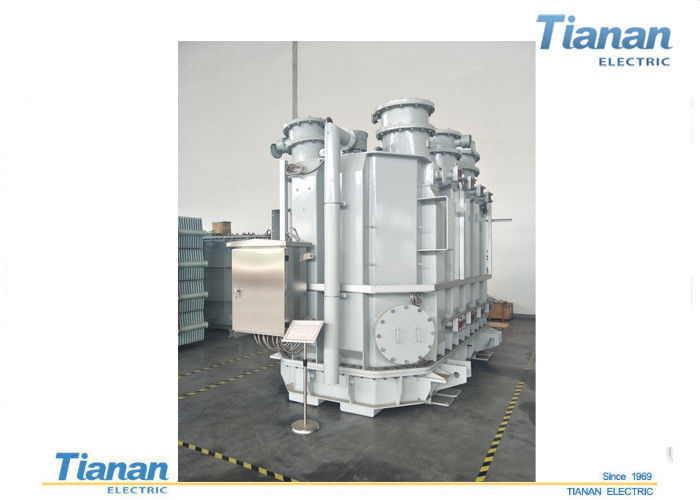

110 Kv SF11 Oil transformer terbenam dengan Off-Load Tap Changer
Deskripsi Produk
OLTC Step down transformr
Rasio transformator daya tegangan tinggi berkisar dari 66KV hingga 220KV adalah produk utama Tian Electric yang memiliki banyak keunggulan baik pada kualitas maupun harga. Semua produk telah sepenuhnya diuji dan disertifikasi sebelum pengiriman. Banyak produk kami telah diekspor dan diterapkan di pasar luar negeri mengenai pembangkit listrik, gardu induk, industri mineral dan bijih.
Fitur:
1) Jumlah pengeluaran semu kurang dari 80pC di bawah 1,5 kali tegangan pengenal;
2) Kebisingan: Produk 63MVA dan di bawahnya lebih rendah dari 58 dB (AN);
3) Kehilangan daya: kehilangan tanpa beban 25kw lebih rendah dari standar IEC;
4) Keandalan: Semua produk dalam-layanan tidak memiliki kerusakan atau kebocoran minyak terjadi;
Aplikasi :
60 ~ 220 kV sistem tenaga pembangkit listrik, gardu induk, perusahaan pertambangan dan lain-lain
Teknologi:
Desain: perangkat lunak yang dikembangkan relatif diadopsi dalam perhitungan Elektromagnetik, analisis kekuatan, distribusi magnetik kebocoran, kekuatan elektro-dinamis dan isolasi listrik.
Pembuatan:
Inti: secara efektif meningkatkan kinerja tanpa-beban transformator dengan metode di bawah ini:
1) Inti terbuat dari lembaran silikon cold-rolled cold-rolled dengan mutu butir yang berpori tinggi dan bahannya dipotong dengan garis geser otomatis Jerman Geoge GmbH canggih dengan bur bur yang dikontrol dalam 0,02mm.
2) Fabrikasi lembaran silikon mengadopsi teknologi “no-yoke top lapped 'dan semua sambungan lapped dari lembaran silikon adalah 45 miters penuh. Lembaran-lembaran inti yang dilaminasi ditekan secara integral dan dipadukan dengan resin epoksi untuk menjadikan inti tiga-kuk dua kuk menjadi integral integral yang kuat dan datar dengan presisi vertikalitas yang baik, ini secara efektif meningkatkan kinerja tanpa beban dan mengurangi kebisingan.
3) Bracing plate digunakan sebagai penopang antara kaki gelung dan gelung dalam. Kuk besi diikat dengan pita serat gelas yang diresapi resin epoksi, dan bagian bawah tangki minyak dikencangkan dengan baut anti-tekanan. Setrika atas dan bagian atas tangki minyak dipasang di tiga lokasi. Karenanya tubuh di dalam tangki minyak dapat menahan getaran selama transportasi tanpa ada perubahan.
Lekok:
1) Koil tegangan tinggi (HV) mengadopsi struktur interleaved-continuous untuk meningkatkan karakteristik tegangan di bawah tegangan impak dan membuat tegangan terdistribusi secara merata. Semua masa inap dan pembalut direkatkan untuk menjaga insulasi yang sangat andal.
2) Dalam belitan transformator terdapat struktur pemandu oli zigzag untuk mendinginkan semua area di dalam belitan, menurunkan kenaikan suhu belitan dan titik panas belitan dan memperpanjang masa kerja isolasi. Sistem pengaturan HV dan MV dilengkapi secara independen dengan belitan pengatur tegangan untuk menyeimbangkan putaran ampere dari setiap belitan, secara efektif menurunkan gaya elektrodinamik aksial yang dihasilkan pada hubung singkat transformator dan meningkatkan hubung singkat mendadak dengan menahan kapasitas.
3) Gulungan mengadopsi radial "0" margin yang dirancang, antara inti dan selongsong kertas dari gulungan LV, dan antara gulungan berliku pengatur tegangan, serta sebelum penyisipan stays dan pelat kafan, mereka sepenuhnya kering dan sangat cocok untuk memastikan kekompakan dan konsentrisitas yang sangat baik dari seluruh belitan.
Tangki minyak dan aksesoris
1) Dinding tangki mengadopsi lembaran baja lebar, yang akan dilipat ke dalam struktur bergelombang tanpa splicing, dengan cara ini lasan berkurang dan kekuatan mekanik ditingkatkan
2) Semua permukaan penyegelan menggunakan bahan penyegelan berkualitas dan mesin yang presisi.
3) Di tepi tangki terdapat alur penyegelan ganda, dan material penyegelan luar digunakan untuk menaungi atmosfer dan ultra-ray untuk melindungi penyegelan dalam rusak, sehingga memperpanjang umur layanan maksimal dan meningkatkan keandalan segel.
