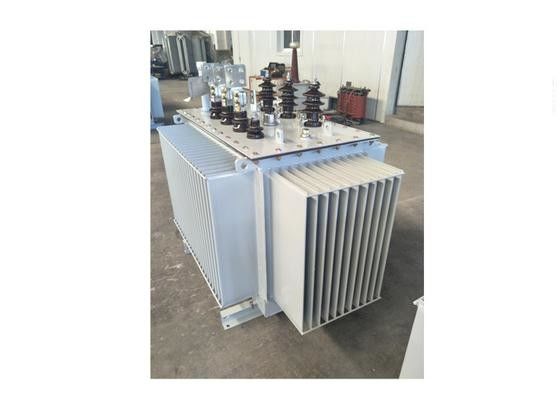

Minyak Sealed Terbuka Penuh Immersed Power Transformer 20kv Dengan Tiga Fasa

20kv Oil Transformers Daya / Transformator Distribusi terbenam

Ikhtisar

S9-M / S10-M / S11-M / S13-M tiga fase transformator distribusi tertutup penuh minyak tiga fase berbeda dari transformator terendam minyak biasa, itu membatalkan konservator minyak dan pendingin pendingin oleh radiator piring riak di tangki minyak, yang dapat mengimbangi peningkatan dan penurunan volumetrik minyak dengan pernapasan elastis. Semua produk seri cocok dalam 10KV, 20KV, transmisi daya dan sistem distribusi 35KV, dapat digunakan di area perumahan, jalan komersial, perusahaan pertambangan industri.

Spesifikasi teknis

Level Tegangan: 10KV, 20KV, 35KV
Lingkup Kapasitas: 30 ～ 2500KVA
Tipe Pengaturan Tegangan: pengaturan tegangan off-circuit
Rentang Tapping: ± 2X2.5%; ± 5%; atau lainnya
Frekuensi: 50Hz atau 60Hz

Fase: tiga fase
Grup Koneksi: Yyn0; Dyn11; atau orang lain
Impedansi Sirkuit Pendek: impedansi standar atau sebagai permintaan pelanggan
Kondisi Layanan: outdoor atau indoor

Tipe Pendinginan: ONAN

Level Insulate: Level 10kV: LI / AC 75/35 kV

Tingkat 20kV: LI / AC 125/55 kV

Level 35kV: LI / AC 200/85 kV

Level 0.4kV: AC / 5 kV

fitur

Sebuah. Hemat energi

Produk nomor seri baru memiliki fitur produk yang lebih besar, dapat mengurangi indeks kehilangan tanpa beban dan kehilangan muatan lebih lanjut.

b. Kehidupan Layanan yang Andal.

Adopsi sambungan baut atau struktur pengelasan untuk penutup tangki dan tepi trafo bersegel penuh untuk mengisolasi kontak oli dan udara. Insulasi tidak akan menjadi lembab, sehingga amarah insulasi akan berkurang dan masa kerjanya akan meningkat.

c. Bebas Menggantung Inti Besi

Tidak perlu memeriksa untuk menggantung inti besi sebelum operasi transformator tertutup penuh, menghemat biaya pemeriksaan.

d. Trafo tertutup penuh bebas perawatan dan bebas perawatan.

e. Struktur desain yang ringkas, adopsi material baru dan proses untuk mengurangi kebisingan.

f. Volume kecil dan bentuk yang indah.

S13 (11) -M seri tangki minyak transformator mengadopsi radiator riak untuk menyesuaikan dan mengimbangi volumetrik minyak dengan bernapas elastis ketika suhu minyak berubah. Tangki minyak pelat riak memiliki bentuk yang indah dan volume kecil, menutupi area lantai kecil.
