Outdoor HV Porcelain Stanchion Jenis Vacuum Circuit Breaker Diisi Dengan SF6

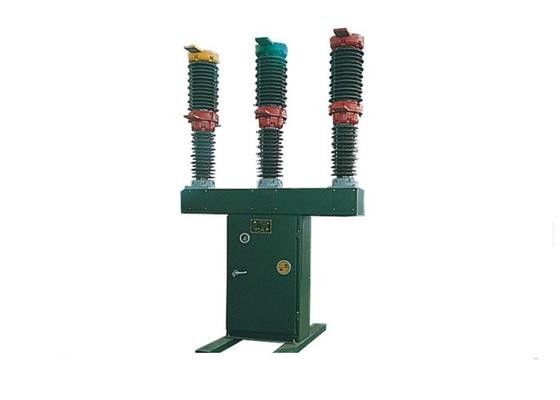

Gambar besar : Outdoor HV Porcelain Stanchion Jenis Vacuum Circuit Breaker Diisi Dengan SF6

Detail produk:

Tempat asal:	Cina
Nama merek:	Tianan Electric
Sertifikasi:	VDE ISO9001-2000 CE
Nomor model:	ZW30-40.5 / 2000-31.5

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 unit
Harga:	Pending
Kemasan rincian:	kasus kayu
Waktu pengiriman:	35 hari kerja
Syarat-syarat pembayaran:	L / C, D / A, D / P, T / T, MoneyGram, Western Union
Menyediakan kemampuan:	1000 PCS / tahun

Kontak

Detil Deskripsi produk

Ketinggian:

hingga 3.000 m di atas permukaan laut

Listrik nominal:

2000A

Dinilai Waktu Singkat Waktu Berkelanjutan:

Tegangan nominal:

40,5 kv

Menyoroti:

pemutus sirkuit vakum dalam ruangan

pemutus sirkuit vakum tegangan tinggi

Outdoor HV Porcelain Stanchion Type Vacuum Circuit Breaker Dipenuhi Dengan SF6

Gambaran umum

Pemutus sirkuit vakum HV luar ZW30-40.5/2000-31.5 (selanjutnya disebut sebagai ZW30-40.5) dapat digunakan dalam sistem listrik dengan tegangan nominal 40,5KV,arus nominal 2000A dan AC tiga fase 50Hz untuk melindungi peralatan di perusahaan industri dan mineral, pembangkit listrik dan substasiun, yang dapat digunakan sebagai pemutus sirkuit penghubung di tempat kerja yang sering beroperasi.
Produk ini sesuai dengan standar GB1984-89 AC HV Circuit Breaker, IEC56 HV AC Circuit Breaker dan JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Circuit Breaker.

Parameter

Tidak, tidak.	Nama			Satuan	Nilai
1	Tegangan nominal			kV	40.5
2	Tingkat isolasi nominal	Frekuensi daya 1 menit tahan tegangan	Uji kering (pecahan, fase ke fase, ke tanah)		95*
			Uji basah (ke tanah, isolasi eksternal)		80*
		Impulsi petir tahan tegangan (puncak)			185*
3	Listrik nominal			A	2000
4	Listrik pemutus sirkuit pendek nominal			kA	31.5
5	Nominasi waktu singkat membuat arus ((puncak)				80
6	Urutan operasi nominal			0-0.3sCO-180s-CO
7	Listrik pemutus fase nominal			kA	8
8	Nomer arus pemecahan bank kondensator tunggal			A	630
9	Durasi jangka pendek			s	4
10	Waktu pemutusan arus pemutusan sirkuit pendek nominal			Waktu	20
11	Waktu busur			ms	< 20
12	Total waktu istirahat			ms	≤ 85
13	Ketahanan mekanik (CO)			Waktu	10000
14	Tekanan terisi gas nominal	Pengisian dengan SF6 ketika digunakan TD-40.5W/2000-31.5 ((K) ruang pemadam busur vakum		MPa	0.02 ((20°C)
		Pengisian dengan udara kering atau nitrogen kemurnian tinggi ketika kamar pemadam busur vakum TD-40.5W/2000-31.5 ((K) digunakan
15	Tingkat kebocoran gas tahunan			%	≤ 1
16	Tingkat vakum dari ruang busur vakum	Segar dari pabrik ruang busur		Ayah	≤ 1,33X10^-3
		Periode penyimpanan 20 tahun			< 6.6X10^-2

Outdoor HV Porcelain Stanchion Jenis Vacuum Circuit Breaker Diisi Dengan SF6 0
