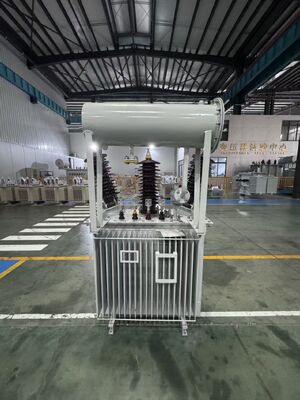

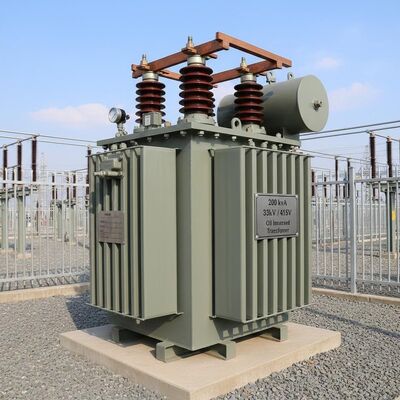

200 kVA 33 kV Transformer tenaga terendam minyak dengan koneksi Dyn11 untuk jaringan distribusi

Model Transformator Tenaga Terendam MinyakS-200/33-0.415adalah perangkat listrik tiga fase yang dirancang untuk penurunan tegangan dalam jaringan distribusi tegangan menengah.200 kVAdan tegangan nominal:33 kV / 0,415 kV(rentang ketukan ± 2 * 2,5%), transformator ini sangat cocok untuk fasilitas industri ringan, kompleks komersial, dan proyek elektrifikasi pedesaan.

Transformer mengadopsiDyn11kelompok koneksi, di mana sisi tegangan tinggi terhubung dengan bintang (Y) dengan titik netral yang tidak langsung dibumi, sisi tegangan rendah terhubung dengan delta (d),dan pergeseran fase adalah 30° (posisi jam 11)Konfigurasi ini memberikan tegangan fase-ke-fase yang stabil dan secara efektif menekan arus harmonik ketiga.

Dibangun untuk keandalan dan efisiensi, Transformer distribusi yang terendam minyak ini membantu menjaga aliran daya yang stabil, mengurangi kerugian energi,dan mendukung distribusi beban yang seimbang di seluruh jaringan listrik dan substasiun.

Transformer ini mengadopsiONAN (Minyak Alam Udara Alam)Panas yang dihasilkan oleh inti dan gulungan diserap oleh minyak isolasi, yang beredar secara alami di dalam tangki.Panas kemudian menyebar ke udara sekitar melalui sirip radiator atau permukaan pendingin.

Proses pendinginan alami ini menghilangkan kebutuhan akan peralatan tambahan seperti kipas angin atau pompa, menjaga pemeliharaan rendah dan mendukung masa pakai yang lebih lama.Hal ini juga berkontribusi pada operasi ramah lingkungan trafo.

Minyak isolasi berkualitas tinggi berperan penting dalam transformator:

• Isolasi listrik- Mencegah kerusakan listrik antara bagian hidup
• Penghapusan panas- Transfer panas dari gulungan dan inti untuk menjaga stabilitas termal

Minyak juga melindungi komponen internal dari kelembaban dan kontaminan, meningkatkan daya tahan dan keandalan trafo dalam berbagai lingkungan operasi,termasuk kondisi tropis dan berdebu yang umum di Afrika dan Asia Tenggara.

Transformer ini diproduksi sesuai denganIEC60076standar internasional, yang menetapkan persyaratan untuk desain, pengujian, dan kinerja trafo daya.

• Isolasi dan kenaikan suhu
• Kekuatan sirkuit pendek
• Integritas dan efisiensi mekanik

Bagi pengguna akhir, ini berarti kepercayaan pada keselamatan, keandalan, dan kinerja operasional.

Transformator ini memiliki konstruksi yang kompak dan kokoh, memungkinkan penempatan yang fleksibel di substasiun luar atau ruang listrik dalam ruangan.

• Pelabuhan pengisian dan pembuangan minyak yang dapat diakses
• Perangkat pemantauan suhu
• Sistem pengurangan tekanan

Unsur-unsur desain ini memudahkan pemeriksaan rutin dan pemeliharaan, membantu mengurangi waktu henti dan biaya pemeliharaan selama masa operasi transformator.

Transformator distribusi terendam minyak ini cocok untuk berbagai skenario:

• Jaringan distribusi tegangan menengah- Menyediakan pasokan listrik yang stabil untuk taman-taman industri ringan, pusat-pusat komersial, dan proyek elektrifikasi pedesaan
• Proyek energi terbarukan- Digunakan di peternakan angin skala kecil atau pembangkit listrik tenaga surya untuk tingkat tegangan naik atau turun
• Pengembangan infrastruktur- Mendukung proyek-proyek perluasan jaringan di wilayah berkembang, terutama di mana sistem tegangan rendah 415V adalah standar (misalnya, Kenya, Nigeria, Filipina,dan pasar lainnya di Afrika dan Asia Tenggara)

Desain yang kuat dan kemasan palet kayu juga membuat trafo mudah diangkut dan dipasang di lokasi terpencil atau menantang.

Model trafoS-200/33-0.415diproduksi di Cina dan disertifikasi sesuai dengan standar GB.

• Penyesuaian kapasitas nominal
• Perubahan kombinasi tegangan
• Modifikasi rentang tapping
• Kelompok koneksi (Dyn11 / Yyn0 / Yd11 sesuai kebutuhan)

Setiap trafo dikemas dengan hati-hati pada palet kayu untuk memastikan pengiriman yang aman.

Dukungan teknis dan layanan purna jual yang komprehensif disediakan untuk memastikan kinerja optimal sepanjang siklus hidup produk.

• Bantuan pemasangan dan persiyapan
• Dukungan pemecahan masalah dan diagnostik
• Pemeriksaan di tempat dan pengujian minyak
• Pencitraan termal dan pengukuran resistensi isolasi
• Perbaikan, renovasi, dan pasokan suku cadang
• Program pelatihan yang disesuaikan untuk staf pelanggan
