Kotak Cabang Kabel Unit Utama Cincin Luar Ruangan 12/24kV dengan Cangkang Baja Tahan Karat dan Arus Nilai 630A

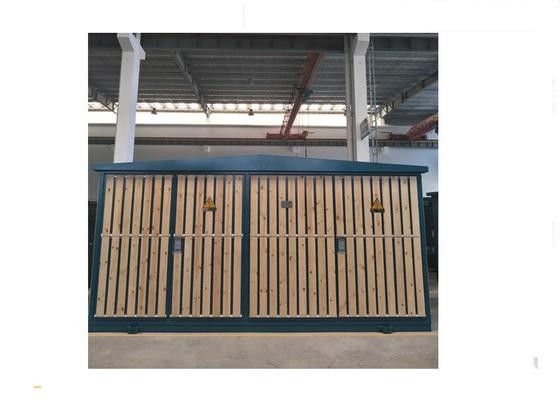

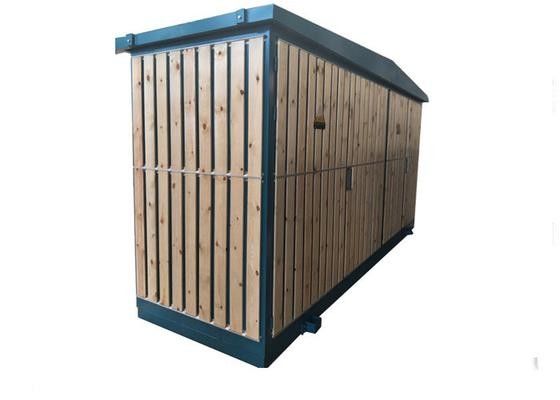

Gambar besar : Kotak Cabang Kabel Unit Utama Cincin Luar Ruangan 12/24kV dengan Cangkang Baja Tahan Karat dan Arus Nilai 630A

Detail produk:

Tempat asal:	Cina
Nama merek:	TIANAN ELECTRIC
Sertifikasi:	ISO9001:2000
Nomor model:	DFT6-12

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set
Harga:	Pending
Kemasan rincian:	kotak kayu
Waktu pengiriman:	40 hari kerja/set
Syarat-syarat pembayaran:	L/C,T/T,D/P,D/A
Menyediakan kemampuan:	2000sets per tahun

Kontak

Detil Deskripsi produk

Tegangan terukur:	12/24KV	Nilai saat ini:	630A
Bahan cangkang:	Baja Tahan Karat	Ketinggian:	≤1000m
Frekuensi terukur:	50Hz	Harga:	To be pending
Menyoroti:	gardu transformator dikemas , gardu distribusi daya

Ring Unit Utama Kabel Cabang Box, 12/24kV Outdoor Electric Meter Box

12/24kV Outdoor Ring Unit Utama Kabel Cabang Box - Distribusi Metering Box

Ringkasan Produk. DFT6-12/24 Series Kabel Cabang Box

PeraturanDFT6-12/24 Series Kabel Cabang Boxadalah generasi baru peralatan pasokan listrik luar yang dirancang untukSistem kabel jaringan listrik 12kV dan 24kVIni dirancang untukpenerimaan dan distribusi listrik, menyediakan koneksi kabel yang dapat diandalkan, cabang, dan fungsi transfer di lingkungan luar ruangan.

Dengan struktur kompak dan kandang yang menarik secara estetis, inikotak cabang kabel unit utama cincin (RMU)sangat cocok untuk lokasi denganarea instalasi terbatasdanpersyaratan lingkungan yang tinggi, termasuk:

Jalan-jalan kota
Daerah perumahan
Gedung tinggi
Bandara
Dermaga / pelabuhan

Aplikasi Utama

Seri DFT6-12/24 digunakan untuk:

Menghubungkan
Pengepungan / percabangan
Kontinuasi sirkuit kabel
Pindah sirkuit kabel di luar ruangan

Opsional: Papan kayu di dalam kotak - tersedia atas permintaan pelanggan.

Kondisi layanan (lingkungan operasi normal)

Ini.kotak pengukur distribusi luar ruangandirancang untuk beroperasi dengan andal dalam kondisi berikut:

Parameter	Nilai
Ketinggian	≤ 1000m di atas permukaan laut
Suhu lingkungan	-25°C ~ +40°C
Kecepatan angin	≤ 34 m/s
Getaran berat yang teratur	Tidak.

Fitur Utama - Seri DFT6-12/24

Sambungan sederhana dan dapat diandalkan- mudah dipasang
Struktur yang benar-benar terisolasi dan benar-benar tertutup- bebas perawatan, tahan debu, dan tahan air
Investasi awal yang rendah- menghemat biaya switch dan kabel
Jejak kecil- mudah terintegrasi dengan lingkungan sekitar

Parameter teknis utama - FN26-12/24 SF6 Load Switch

Parameter	Satuan	Nilai 12kV	Nilai 24kV
Tegangan nominal	kV	12	24
Listrik nominal	A	630	630
Rating Short-time Menghadapi arus	kA/s	25/2	25/2
Rating puncak tahan arus	kA	63	63
Rating Short-time Making Current (Sumber Daya Pembuatan Jarak Singkat)	kA/s	50/2	63/2
1 menit Frekuensi daya Tahan tegangan	kV	42	65
Impulsi Petir Tahan Tegangan	kV	75	125
Ketahanan Mekanis	kali	10,000	10,000
SF6 Tekanan gas (tekanan pengukur 20°C)	MPa	0.04	0.04
Tingkat kebocoran / tahun	-	≤ 1%	≤ 1%

Parameter teknis utama - Terminal kabel

Parameter	Satuan	Nilai 12kV	Nilai 24kV
Tegangan nominal	kV	12	24
Listrik nominal	A	≤ 630	≤ 630
Bagian silang kabel yang berlaku	mm2	25 - 400	35 - 400
Resistensi titik koneksi	μΩ	40	45
Pemberhentian Sebagian	Pc/kV	≤10 / 13	≤10 / 21.5
Tegangan stabilitas termal nominal	kA/s	20/3	25/2
Tegangan Dinamis Nominal	kA	50	63
1 menit Frekuensi daya Tahan tegangan	kV	42	65
Impulsi Petir Tahan Tegangan	kV	75	125

Luas Potongan Transversal Kabel Konduktif yang Umum Digunakan (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, dan lainnya sesuai kebutuhan.
