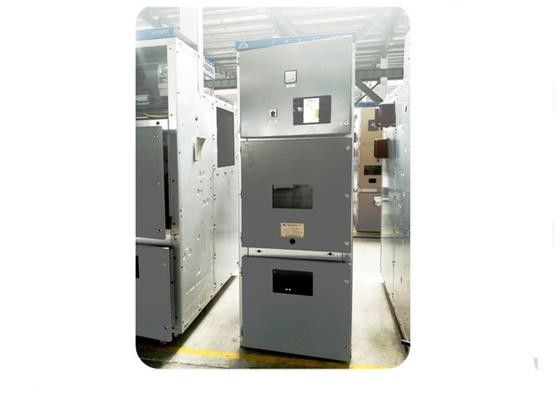

12kv Mid Mount Switchgear Tegangan Menengah Untuk Distribusi Daya Listrik

Tidak, tidak.

Artikel

unit

Parameter

1

Tegangan nominal

KV

12

2

arus nominal busbar utama

A

630

3

Listrik nominal

A

630

4

Frekuensi nominal

HZ

50

5

Nomer daya tahan jangka pendek

KA

20

6

Waktu pendek bernomor waktu terus menerus

S

4

7

Nominal puncak tahan arus

KA

50/125

8

Nomer arus pemicu sirkuit pendek

KA

50

9

Nomer arus pemutus beban aktif

A

630

10

Nomer arus pemutus loop tertutup

A

630

11

Nomer arus pemutus kabel pengisian

A

10

12

Saklar pengerdilan bernomor
arus resistensi waktu pendek

KA

20

13

Saklar grounding ditandai
Durasi sirkuit pendek

S

4

14

Saklar grounding ditandai
arus tahan puncak

KA

50

15

Tingkat isolasi nominal

Daya 1 menit
frekuensi tahan
tegangan

KV

(fase ke fase/fase ke tanah) 42;
(jarak isolasi) 48

Impulsi petir
Tahan tegangan
(nilai puncak)

KV

(fase ke fase/fase ke tanah) 75;
(fase ke fase/fase ke tanah) 85

16

resistensi lingkaran utama

≤ 400

17

Kehidupan mekanik

Saklar beban

waktu

5000

Saklar pengasas

waktu

2000

18

lingkaran tambahan 1 menit Daya
frekuensi tahan tegangan

KV

2

19

SF6 Tekanan gas nominal
(tekanan pengukur 20oC)

MPa

0.04

20

SF6 Tingkat kebocoran gas tahunan

1%

21

Tingkat perlindungan

IP4X
