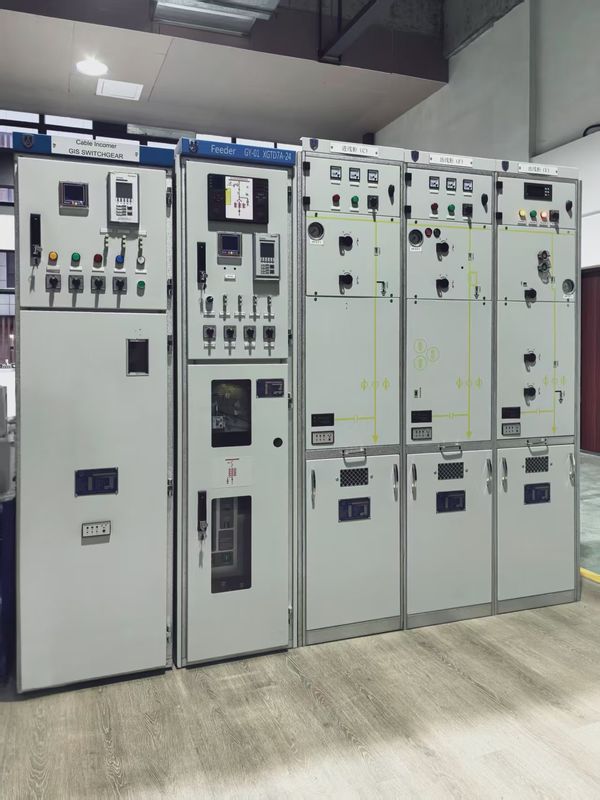

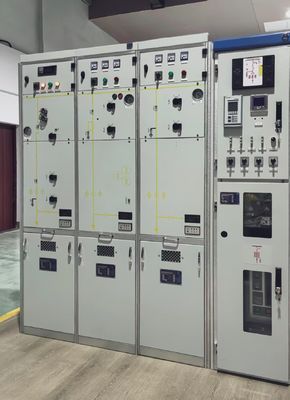

XGTD7-(12/24)40.5 Sakelar-Gigi Berinsulasi Gas Dalam Ruangan Berbalut Logam

Pendahuluan Umum

Sakelar-gigi berinsulasi gas dalam ruangan berbalut logam seri XGN (XGTD7)-(12/24) 40.5 (selanjutnya disebut "kabinet C-GIS") adalah sakelar-gigi yang menggunakan pemutus sirkuit vakum yang dioperasikan pegas, sakelar isolasi / pentanahan tiga stasiun yang dioperasikan secara elektrik, CT/PT penangkal petir sebagai komponen utama, dan sepenuhnya menyegel semua konduktor HV dalam selungkup berbalut logam dengan gas sebagai media isolasi.

Produk ini memiliki fitur kombinasi yang fleksibel, keamanan yang tinggi, logika interlock yang lengkap serta kemampuan perluasan, miniaturisasi, dan bebas perawatan. Sehingga umumnya digunakan dalam konstruksi infrastruktur untuk pembangkit listrik, gardu induk, paket transformator bergerak, bangunan yang memiliki tegangan nominal 35kV atau di bawahnya. Terutama untuk beberapa lingkungan yang parah seperti dataran tinggi, polusi berat, dan kelembaban tinggi.

Jaminan kualitas produk didasarkan pada penelitian, pengembangan, perancangan, dan produksi yang dipersyaratkan oleh sistem kualitas dan terus ditingkatkan. Jadi, produk ini sepenuhnya mematuhi versi terbaru atau versi revisi dari standar berikut, tetapi tidak terbatas pada mereka. GB3906 3.6 ~ 40.5 kVAC sakelar-gigi dan peralatan kontrol berbalut logam

GB/T 11022 Persyaratan teknis umum untuk standar sakelar-gigi dan peralatan kontrol HV DL/T 404 3.6 ~ 40.5 kVAC sakelar-gigi dan peralatan kontrol berbalut logam

GB1984 Pemutus sirkuit HVAC

GB 1985 Sakelar isolasi dan sakelar pentanahan HVAC

GB 11032 Penangkal lonjakan oksida logam tanpa celah AC

IEC62271-200 Sakelar-gigi dan peralatan kontrol berbalut logam AC dengan tegangan terukur di atas 1kV, 52kV dan di bawahnya

EN 50181 Bushing plug-in untuk peralatan dengan tegangan terukur 1kV~52kV dan arus 250A~2500A

Tipe dan penunjukan

Parameter teknis
