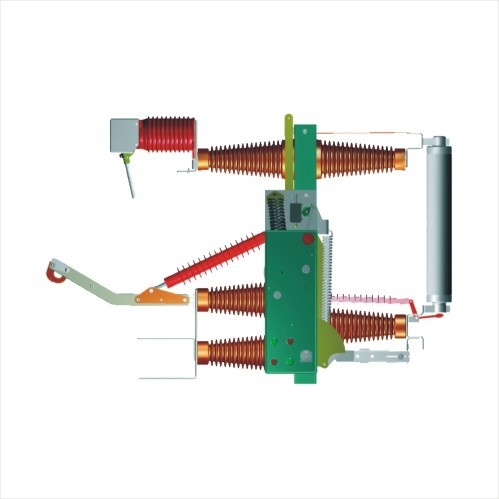

Kombinasi switch-fuse dalam ruangan HV AC vacuum load

S/N

Nama

Satuan

Parameter

1

tegangan nominal

kV

40.5

2

frekuensi nominal

Hz

50

3

arus nominal

A

630

4

arus nominal sekering

100

5

Rating waktu pendek tahan arus

kA

12.5

6

Durasi sirkuit pendek nominal

s

4

7

Nominal short circuit membuat arus

kA

31.5

8

Nominal puncak tahan arus

31.5

9

Listrik pemutus beban nominal

A

630

10

Listrik pemutus lompatan (koneksi) nominal (Untuk 100A Fuse)

2000

11

Pengganti pengerdilan membuat arus

kA

31.5

12

FT16-40.5

FT16-40.5 Resistensi sirkuit utama

UW

180

13

FT16-40.5R

FT16-40.5R Resistensi sirkuit utama

400

14

Waktu buka

ms

95+20

15

Listrik pemutus nominal sekring

kA

31.5

16

Tingkat isolasi nominal

Frekuensi daya 1min tahan tegangan (nilai efektif)

Fase ke fase, Fase ke bumi

kV

95

Jarak

115

Impulsi petir tahan tegangan (puncak)

Fase ke fase, Fase ke bumi

185

Jarak

215

17

Frekuensi daya 1min menahan tegangan sirkuit sekunder

2

18

Tingkat perlindungan

HXGT16

IP2X

DFT16

IP33

19

Jarak pusat dari tiga fase

420±3

20

Dimensi

HXGT16

Lebar

mm

1400,1600,2100

Kedalaman

1600

Ketinggian

2200

DFT16

Lebar

1800

Kedalaman

2300

Ketinggian

1900

21

Kehidupan mekanik switch beban

Pengecualian beban

kali

2000

Pengerjaan tanah

2000
