Deskripsi produk:

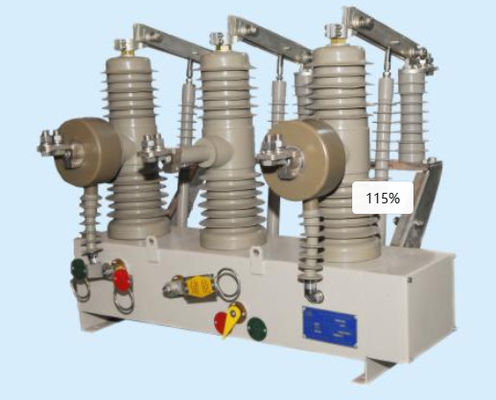

Pemecah sirkuit vakum tegangan tinggi tipe ZW32 yang dipasang di luar tiang adalah switchgear tegangan tinggi di luar ruangan dengan tegangan nominal 12/24kV dan AC tiga fase 50HZ.Hal ini terutama digunakan untuk pemecahan dan penutupan beban arus dan arus sirkuit pendek dari sistem listrik, dan cocok untuk perlindungan dan kontrol di substasiun, perusahaan industri dan pertambangan, dan jaringan distribusi perkotaan dan pedesaan.Hal ini sangat cocok untuk tempat operasi yang sering dan otomatisasi distribusi perkotaan dan pedesaan.
Parameter teknis:
| Atribut produk |
Nilai |
| Nama produk |
High Voltage Vacuum Circuit Breaker |
| Kekuatan nominal dari motor penyimpanan energi |
40/70 W |
| Kontak menutup waktu bouncing |
≤3 Ms |
| Rating puncak tahan arus (puncak) |
50/63 KA |
| Listrik nominal |
630/1250 A |
| Resistensi sirkuit pemutus sirkuit |
< 80 μΩ |
| Tegangan nominal |
12/24kV |
| Waktu Penutupan |
25 ~ 60 S |
| Asinkronisasi Pembukaan dan Penutupan Tiga Fase |
≤ 2 Ms |
| Kehidupan Mekanis |
CB: 10000 kali pemutus: 2000 kali |
| Waktu istirahat |
18 ~ 45 S |
Struktur produk:
Pemecah sirkuit tipe port ZW32 terutama terdiri dari tiang terintegrasi tertutup padat, trafo arus, mekanisme yang dioperasikan pegas, dan dasar.Mekanisme operasi pegas dan tiang yang dipasang di dasar, dan struktur penyegelan antara tiang penyegelan terintegrasi, trafo arus, dan mekanisme operasi pegas cocok untuk lingkungan luar ruangan.struktur yang sederhana dan jelas, mudah dipasang, dan dapat memenuhi persyaratan jarak pembukaan ruang pemadam busur dan overtravel tanpa penyesuaian selama pemasangan.Jenis pemutus sirkuit ini juga menyimpan kontak saklar bantu, yang dapat sepenuhnya memenuhi kebutuhan pengguna yang berbeda.
1. tiang 2. arus Transformer 3. kotak institusional 4. mekanisme spring dioperasikan 5. kotak terminal
Pemeriksaan dan pemeliharaan produk:
1 Karena struktur desain khusus, pemutus sirkuit pada kolom ini dapat memastikan penggunaan bebas pemeliharaan jangka panjang bagi pengguna.Dianjurkan bahwa pengguna melakukan frekuensi daya tahan tes tegangan setiap tiga tahun atau lebih, dan secara teratur membersihkan bagian isolasi pemutus sirkuit sesuai dengan tingkat polusi lingkungan lokal.
Pengguna tidak diizinkan untuk mengganti atau menggunakan komponen listrik yang tidak sesuai dengan spesifikasi model asli sesuai keinginan.
3 Operator harus memahami kinerja, instalasi, pengaturan, dan pengetahuan pemeliharaan mekanisme, mencatat setiap masalah yang dihadapi selama operasi,dan jika perlu, memberi tahu produsen.
