Deskripsi produk:
High Voltage Disconnect Switch terdiri dari beberapa komponen utama, termasuk isolasi, kontak, mekanisme operasi, dan struktur pendukung.Isolator terbuat dari bahan berkualitas tinggi dan memiliki jarak merangkak 16mm/kVKontak terbuat dari tembaga atau paduan tembaga dan dirancang untuk konduktivitas tinggi dan resistensi rendah.Mekanisme operasi mudah digunakan dan memberikan kinerja switching yang andalStruktur pendukung terbuat dari baja dan memberikan stabilitas dan daya tahan yang sangat baik.
High Voltage Disconnect Switch memiliki umur mekanik 2000 kali untuk CB dan Grounding Switch.Ini dapat beroperasi pada ketinggian hingga 1000 meter dan dalam kisaran suhu sekitar -25 ~ 40 °C. Saklar memiliki tegangan nominal 126 KV dan cocok untuk digunakan dalam sistem listrik tegangan tinggi.
High Voltage Disconnect Switch banyak digunakan dalam sistem transmisi dan distribusi listrik, serta dalam aplikasi lain di mana listrik tegangan tinggi hadir.Ini adalah alat penting untuk memastikan keselamatan pekerja dan peralatan selama pemeliharaan, perbaikan, dan situasi darurat.
Fitur:
- Nama produk: High Voltage Disconnect Switch
- Ketebalan es: ≤100 mm
- Kehidupan mekanik: CB:2000 kali; grounding switch:2000 kali
- Listrik nominal: 1600/1250/630 A
- Ketinggian: ≤ 1000 M
- Jarak pusat antara fase: ≥2000 kali
- Kata kunci: High-voltage Isolating Switch, High-voltage Isolating Switch, High-power Disengaging Breaker
Parameter teknis:
| Parameter teknis |
Deskripsi |
| Nama produk |
High-power Disengaging Breaker |
| Kekuatan penjepit dari pelat kontak yang bergerak |
≥ 140±30 N |
| Frekuensi daya tahan tegangan pada 1 menit (nilai efektif) |
230/265 KV |
| Jarak pusat antara fase |
≥ 2000 kali |
| Listrik nominal |
1600/1250/630 A |
| Kehidupan mekanik |
CB:2000 kali; grounding switch:2000 kali |
| Resistensi sirkuit utama saklar isolasi |
≤ 75 μΩ |
| Suhu lingkungan |
-25 ~ 40°C |
| Jarak isolasi antar fase |
≥ 1000 kali |
| Ketebalan es |
≤ 100 mm |
| Jarak creepage isolator |
16mm/kV, 20mm/kV, 25mm/kV |
| Jenis Produk |
Alat pemotongan listrik |
Struktur utama dan prinsip kerja:

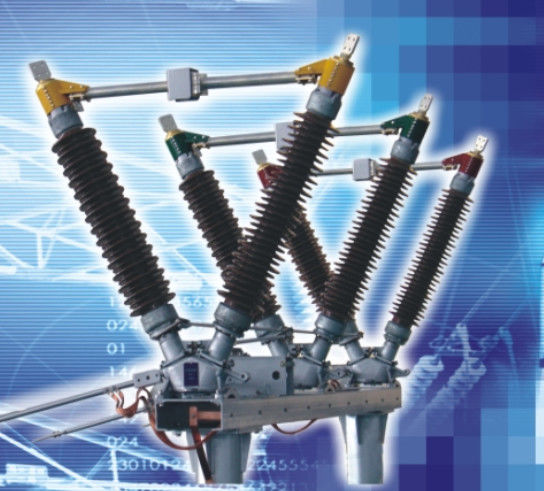

GW5 (GT10) -126D/1600-40 outdoor AC high voltage isolation switch adalah struktur putar horizontal kolom ganda, dengan setiap kutub switch terdiri dari dasar, sirkuit arus,dan dua post insulatorAda sepasang gigi bevel di dalam dasar yang dapat bergerak ke atas dan ke bawah di sepanjang sumbu masing-masing untuk menyesuaikan kondisi meshing dari dua gigi.Dua tiang isolator membentuk sudut berbentuk V dari
50 °: sirkuit arus terletak di ujung atas insulator tiang. Ketika bergerak, gear payung di dalam dasar mendorong dua insulator untuk berputar,dengan demikian mendorong lengan konduktif yang terhubung ke dalamnya untuk memutar 90 derajat, membentuk retakan horizontal dan menyelesaikan pembukaan dan penutupan sirkuit.
Penggunaan produk:
GW5 (GT10) -126D/1600-40 switch isolasi tegangan tinggi AC horizontal single break outdoor cocok untuk sistem dengan frekuensi AC 50Hz dan tegangan nominal 110KV.Digunakan untuk memutar jalur tegangan tinggi dalam kondisi tanpa beban, serta isolasi listrik busbar tegangan tinggi, pemutus sirkuit, dan peralatan listrik lainnya yang sedang dirawat dari jalur tegangan tinggi yang aktif.Hal ini juga dapat digunakan untuk beralih arus kapasitif atau induktif kecil.
