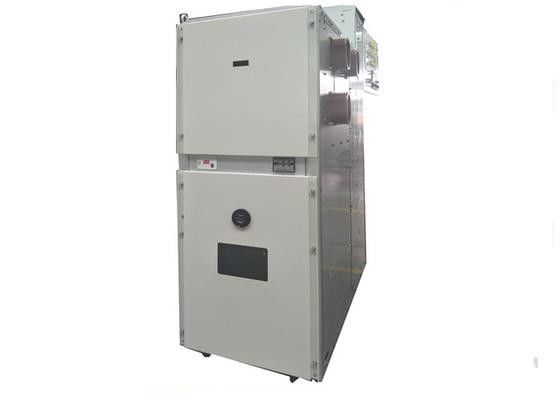

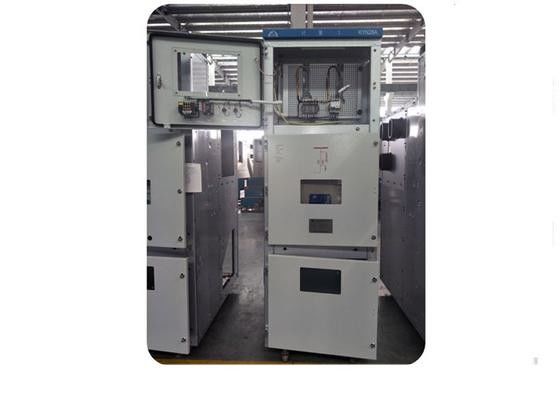

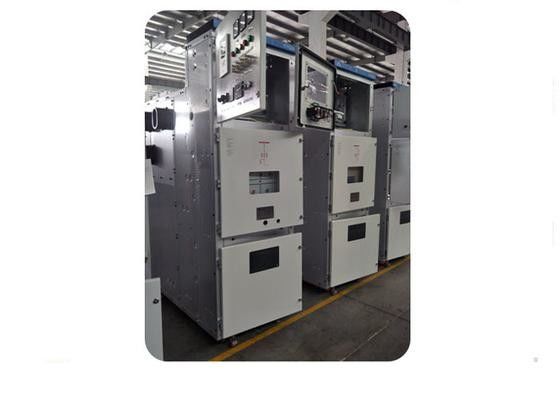

KYT8 (KYN28A) - 24 Kabinet Pengukur Listrik Berpakaian Metal Logam Berpakaian

KYT8 ( KYN28A ) - 24 Safety Electrical  Metal Clad  Switchgear Metering Cabinet
KYT8 ( KYN28A ) - 24 Safety Electrical  Metal Clad  Switchgear Metering Cabinet KYT8 ( KYN28A ) - 24 Safety Electrical  Metal Clad  Switchgear Metering Cabinet KYT8 ( KYN28A ) - 24 Safety Electrical  Metal Clad  Switchgear Metering Cabinet

Gambar besar :  KYT8 (KYN28A) - 24 Kabinet Pengukur Listrik Berpakaian Metal Logam Berpakaian

Detail produk:
Tempat asal: Cina
Nama merek: Tianan Electric
Sertifikasi: VDE, CCC, ISO9001:2000, IEC62271:200
Nomor model: KYN28A
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 unit
Harga: Pending
Kemasan rincian: kasus kayu
Waktu pengiriman: 45 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 5000 PCS / tahun
Detil Deskripsi produk
Dimensi (Lebar * Kedalaman * Tinggi): 800 * 1500 * 2300, 800 * 1660 * 2300, 1000 * 1500 * 2300 Mengetik: Kotak Pengukuran Distribusi
Aplikasi: Kabinet Meteing Grade Perlindungan Shell: IP4X
Cahaya Tinggi:

logam berpakaian switchgear

,

gis switchgear gas terisolasi

KYT8 (KYN28A) - 24 Kabinet Pengukur Listrik Berpakaian Metal Logam Berpakaian

Ikhtisar

KYN28-24 tipe lapis baja hapus AC logam-beralih kabinet adalah tiga fase AC50Hz, nilai tegangan 24KV peralatan distribusi daya dalam ruangan. Sebagai pembangkit listrik, gardu, industri & perusahaan pertambangan untuk menerima amd mendistribusikan energi listrik untuk mengontrol, melindungi dan memantau, sirkuit, dll. Dapat juga digunakan untuk mengontrol tempat operasi yang sering.

1. Kondisi layanan

  1. Ketinggian: <= 1000m
  2. Suhu udara sekitar: -10ºc hingga + 40ºc
  3. Kelembaban sekitar: Kelembaban rata-rata harian <= 95%
  4. Kelembaban rata-rata bulanan <= 90%
  5. Intensitas gempa <= magnitudo 8
  6. Tanpa korosif, gas dan uap yang mudah terbakar dan tidak ada goncangan hebat yang biasa
  7. Untuk kondisi layanan khusus, perlu dinegosiasikan dengan manufaktur

2. Struktur
2.1 Kandang
Switchgear kandang mengadopsi lembaran baja seng aluminium yang diimpor oleh pemrosesan alat mesin CNC, dan menggunakan pengerjaan multi-kali lipat ketahanan oksidasi yang kuat dan ketahanan korosi, ringan, kekuatan mekanisme yang kuat.
Enclosure dengan tingkat perlindungan IP4X dibagi menjadi empat artery comp yang terpisah, ketika pintu membuka kompartemen dan pemutus sirkuit, tingkat perlindungannya adalah IP2X

2.2 Trolley (VCB)
Bingkai troli dirakit dengan kemudi tipis setelah alat mesin CNC. Troli terkoordinasi dengan switchgear untuk membuat interlock mekanis aman dan andal. Troli dengan spesifikasi yang sama dapat dipertukarkan.
Troli pemutus sirkuit dilengkapi dengan pemutus sirkuit vakum dan peralatan bantu lainnya, VCB dapat berupa sirkuit VD4 dari ABB atau VT19 yang diproduksi oleh diri kita sendiri. Hal ini dapat dikunci dengan andal dalam posisi terputus, posisi tes untuk memastikan interlock yang andal.

2.3 Komponen busbar
Bus cabang terhubung ke kotak kontak statis dan busbar utama tanpa dukungan lain. Busbar utama dipisahkan dan diperbaiki oleh busing jika terjadi kegagalan busur.
Konstruksi ini dapat secara efektif mencegah kecelakaan menyebar ke lemari lain.

2.4 Kabinet instrumen
Semua jenis sakelar, indikator status, dan alat ukur, dll. Dapat dipasang di pintu instrumen. Relai pelindung, kabel sekunder, terminal dan sakelar udara, sekering bertegangan rendah, dll., Dilengkapi di dalam kabinet instrumen.

2.5 Interlock gagal
Ada kait mekanis "anti-5" antara pemisah, VCB, dan pintu panel, pengukuran yang andal untuk mencegah salah operasi, perawatan mudah dan aman, operasi fleksibel.

3. Dimensi Dan Berat Eksternal

Tinggi H (mm) 2300
Lebar w (mm) Nilai arus busbar cabang hingga 1250A 1000
Nilai saat ini dari busbar cabang hingga 1600A dan di atas 1200
Kedalaman d (mm) Kabel masuk dan keluar 1900
Pengumpan keluar dan masuk overhead 2300
Berat (kg) 800-1200
