Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Pintu kabinet: | pelat baja paduan | Lampiran: | pelat baja stainless |
---|---|---|---|
Dinilai bus bar saat ini: | 630 / 1250A | Tingkat Kebocoran Gas tahunan SF6: | ≤0% |
Cahaya Tinggi: | switchgear terisolasi gas gg,switchgear tegangan menengah |

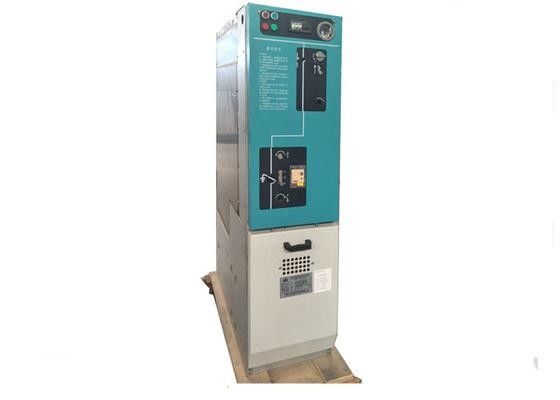

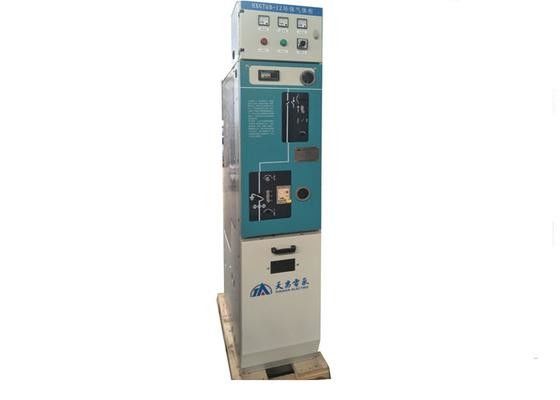

Gas - Isolasi Logam - tertutup Switchgear / Vacuum Circuit Breaker Switchgear
Ikhtisar
Switchgear adalah sejenis peralatan komposit yang menyegel semua sirkuit utama dalam selungkup logam dan mengambil gas SF6 sebagai media pemadam busur dan media isolasi. Sangat cocok untuk catu daya jaringan cincin dan catu daya ganda memancarkan dalam jaringan catu daya 10kV MV. Itu juga digunakan dalam catu daya terminal. Karena penggunaan catu daya jaringan cincin meningkatkan keandalan catu daya, maka catu daya khusus digunakan di pabrik mineral, area tempat tinggal, sekolah, taman, dan sebagainya untuk distribusi dan pengendalian daya. Selain itu, karena koneksi dan pemasangannya yang mudah, volume yang kecil, juga digunakan di gardu induk sebagai peralatan tegangan tinggi di sisi primer.
Catatan untuk pesanan
1. Nomor skema koneksi utama dan diagram sistematis garis tunggal, bagan tata letak;
2. Diagram skematik sirkuit sekunder, diagram pengaturan Terminal (tanpa diagram pengaturan terminal, itu akan diambil oleh spesifikasi pabrik);
3. Spesifikasi dan jenis kabel dan terminasi kabel harus dikonfirmasi saat memesan;
4. Jika switchgear digunakan dalam lingkungan khusus, pelanggan harus bernegosiasi dengan pabrikan saat memesan;
5. Jika suku cadang atau aksesori membutuhkan, pelanggan harus memberikan nama dan jumlahnya.
Barang | satuan | Parameter | |||
Nilai tegangan | KV | 12,24 | |||
Dinilai bus bar saat ini | SEBUAH | 630.1250 | |||
Dinilai saat ini | SEBUAH | 630 | |||
Nilai frekuensi 1 menit | HZ | 50/60 | |||
Dinilai waktu singkat menahan arus | KA | 20 / 4,25 / 2 | |||
Dinilai puncak menahan arus | KA | 50,63 | |||
Dinilai membuat arus pendek | KA | 50,63 | |||
Dinilai saat ini dari switchgear beban dengan kawat sekering | SEBUAH | 100 | |||
Dinilai melanggar arus hubung singkat | sekering | KA | 31.5 | ||
Pemutus sirkuit | KA | 20,25 | |||
Daya 1 menit frekuensi menahan voltase | (fase ke fase / fase ke tanah / jurang) | KV | 42 / 48,65 / 79 | ||
impuls petir menahan tegangan (nilai puncak) | (fase ke fase / fase-ke-tanah) (fase ke fase / fase-ke-tanah | KV | 75 / 85.125 / 145 | ||
Resistensi sirkuit | Muat switchgear | μΩ | 130 | ||
Kabinet peralatan komposit (tidak termasuk resistensi sekering) | μΩ | 250 | |||
Kabinet pemutus sirkuit SF6 | μΩ | 140 | |||
SF6 Dinilai tekanan gas (Tekanan pengukur 20ºC) | Mpa | 0,04 | |||
Tingkat Kebocoran Gas tahunan SF6 | ≤0% | ||||
Tingkat perlindungan (penutup yang diisi gas) | IP67 |
