Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tegangan HV: | 35kV | Tegangan LV: | 0.4KV / 12KV |
---|---|---|---|
Kapasitas: | 400-20000KVA | ||
Cahaya Tinggi: | transformator distribusi pencelupan oli,gardu induk transformator dikemas |

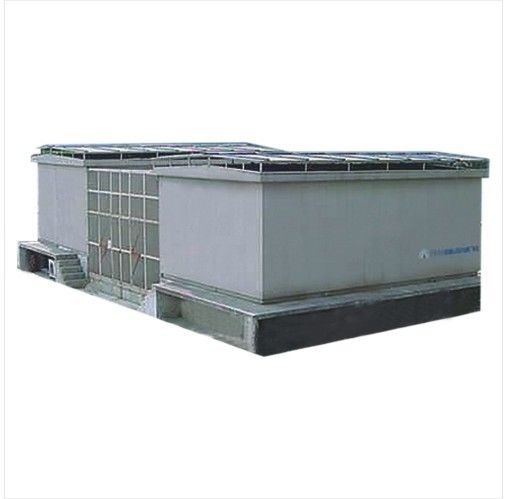

35kv Distribusi Pracetak Gabungan Substation Transmisi Daya / Pasokan Substation, Keandalan tinggi
1. Ketinggian: ≤ 1000m (di atas permukaan laut)
2. Suhu sekitar: Maks. 40C Min. -25C
Maks. Suhu rata-rata bulanan: ≤ 35C
Maks. Suhu rata-rata tahunan: ≤ 25C
3. Kelembaban relatif: Nilai rata-rata harian ≤ 95%, nilai rata-rata bulanan ≤ 90%
4. Maks. Perbedaan suhu harian: 25C
5. Intensitas sinar matahari: 0,1W / CM2 (kecepatan angin 0,5M / S);
6. Kecepatan angin di luar ruangan: ≤ 35m / s;
7. Tingkat polusi: Kelas III;
8. Rain proof grade: Grade 3;
9. Gradien di tempat pemasangan tidak boleh lebih dari 3 °;
10. Kemampuan anti gempa: Akselerasi horisontal permukaan tanah adalah 0,2 g
Akselerasi vertikal permukaan tanah adalah 0,1 g;
11. Tempat pemasangan: Tempat itu seharusnya tidak memiliki bahaya kebakaran / ledakan / polusi serius / bahan kimia
korosi dan goyang indah.
waktu ereksi yang pendek, area yang ditempati kecil, investasi rendah.
b. Dapat dipindahkan, limbah rendah, seluruh rangkaian kuat, nyaman digunakan dan pemasangan.
c. Keandalan tinggi.
d. Selungkup terbuat dari pelat paduan aluminium (plat sintetis berwarna-warni) dengan preferensi anti-korosif, dan menggunakan bahan isolasi termal dengan masa pakai yang panjang sebagai bagian dalam, yang dapat mencegah radiasi panas matahari.
e. Ada peralatan pendingin dan anti-kondensasi di gardu induk.
f. Itu dapat dilengkapi dengan peralatan otomatisasi terintegrasi.
g. Itu dapat mengkonfigurasi semua jenis peralatan komunikasi gratis.
Satuan | Switchgear | Pemutus Sirkuit | Barang | Satuan | Parameter | |
Unit HV | 40.5kV | KYN10-40.5 JYN1-40.5 | ZN23-35 ZN12-35 LN2-35 (Z) | Nilai Tegangan | kV | 40.5 |
Nilai saat ini | SEBUAH | 1250-1600 | ||||
Dinilai Arus Hubung-pendek Arus | kV | 20-31.5 | ||||
Dinilai Arus Hubung Singkat (Puncak) | SEBUAH | 50-80 | ||||
Muat Saklar NAL36 NALF36 | Nilai saat ini | SEBUAH | 630 | |||
Dinilai Waktu Menahan Pendek | kA / s | 25/2 | ||||
Unit LV | 12kV | XGN56-12 XGN2-12 KZN1-12 KYN1-12 | ZN28A-12 ZN28B-12 VD4 VT2-12 VT1-12 | Nilai Tegangan | kV | 12 |
Nilai saat ini | SEBUAH | 630-3150 | ||||
Rated Arus Hubung Singkat (Rms) | ka | 16-50 | ||||
Dinilai Arus Hubung Singkat (Puncak) | ka | 40-125 | ||||
HXGN11-12 (F) HXGN26-12 (F) | Sakelar beban FN16-12 FN26-12 FN26-12R | Nilai saat ini | SEBUAH | 630 | ||
Dinilai Waktu Menahan Pendek | kA / s | 20 / 3,25 / 2 | ||||
0.4kV | GGD GCT GCS | DW15 seri | Dinilai Arus Pemutus Arus | SEBUAH | 70-3900 | |
Kapasitas On-Off (400V) | ka | 28-80 | ||||
Unit Transformer | SC9, S9, SZ9Transformer | Nilai Tegangan | kV | 40.5 | ||
Kapasitas yang ternilai | kVA | 400-20000 | ||||
Rasio Transformer | kV / kV | 35 / 10,35 / 6.3,35 / 0.4 |
