Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tegangan pengenal: | 12KV | Struktur: | Frame terbuka |
---|---|---|---|
Ukuran: | 1 Tidak | Populer saat ini: | 630A |
Cahaya Tinggi: | gardu transformator dikemas,gardu distribusi daya |

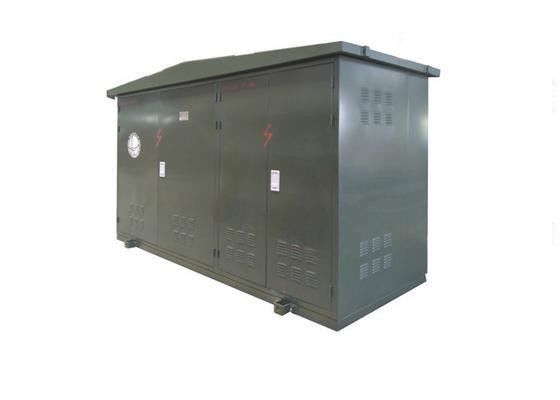

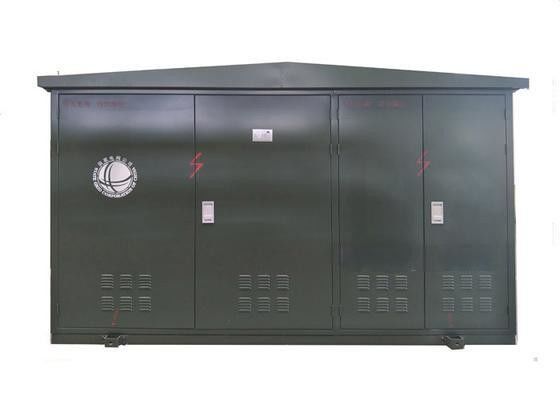

11kV Outdoor RMU Cable Branch Box Untuk penerimaan dan distribusi daya
Gambaran
Seri DFT6-12 / 24 adalah peralatan catu daya baru yang kami rancang untuk mengoordinasikan daya 10kV / 24kV sistem kabel jaringan.
Sangat cocok di tempat simpul kabel dalam sistem 10 kV / 24kV, karena energi listrik menerima dan mendistribusikan. Kabel menyampaikan energi listrik, yang digunakan di luar ruangan dengan sirkuit kabel untuk menghubungkan dan breakout, bercabang dan berlanjut atau berubah.
Kondisi layanan
A. Ketinggian ≤ 1000m (di atas permukaan laut);
B. Suhu sekitar: -25 ºC ~ + 40 ºC ;
C. Kecepatan angin ≤ 34m / s
D. Tempat seharusnya tidak memiliki goyang indah secara teratur.
Data teknis utama
Parameter utama sakelar beban FN26-12 / 24 S F 6
Barang | Satuan | Parameter | Parameter |
Nilai tegangan | kV | 12 | 24 |
Dinilai saat ini | SEBUAH | 630 | 630 |
Dinilai waktu singkat menahan arus | kA / s | 25/2 | 25/2 |
Dinilai puncak menahan arus | ka | 63 | 63 |
Dinilai membuat hubungan arus pendek | kA / kali | 50/2 | 63/2 |
Frekuensi daya 1 menit menahan tegangan | kV | 42 | 65 |
Impuls petir menahan tegangan | kV | 75 | 125 |
Kehidupan mekanik | Waktu | 10000 | 10000 |
Tekanan gas SF6 (tekanan permukaan dalam 20 ºC ) | Mpa | 0,04 | 0,04 |
Tingkat kebocoran gas tahunan | ≤ 1% | ≤ 1% |
Parameter teknis utama dari konektor kabel
Barang | Satuan | Parameter | Parameter |
Nilai tegangan | kV | 12 | 24 |
Dinilai saat ini | SEBUAH | 630 ke bawah | 630 ke bawah |
Penampang kabel | mm 2 | 25 ~ 400 | 35 ~ 400 |
Hambatan di titik koneksi | μΩ | 40 | 45 |
Debit sebagian | pC / kV | ≤ 10/13 | ≤ 10 / 21.5 |
Dinilai waktu singkat menahan arus | kA / s | 20/3 | 25/2 |
Dinilai puncak menahan arus | ka | 50 | 63 |
Frekuensi daya 1 menit menahan tegangan | kV | 42 | 65 |
Impuls petir menahan tegangan | kV | 75 | 125 |
