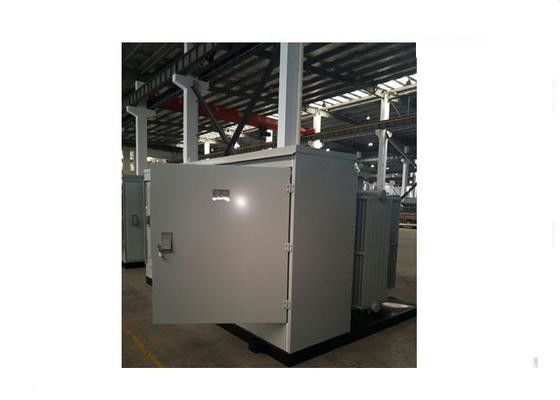

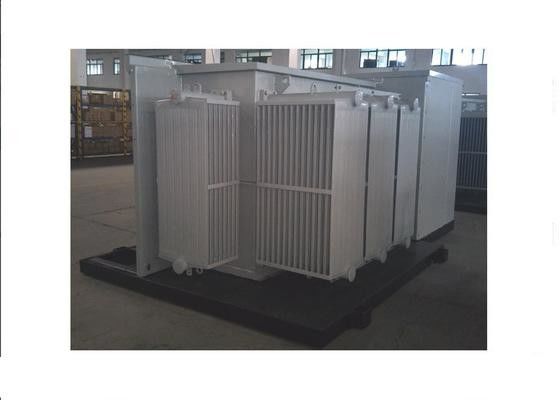

35kv Gabungan Gardu Trafo Kompak Untuk Pembangkit Listrik Tenaga Angin

Transformer gabungan 35KV untuk pembangkit listrik tenaga angin / peralatan listrik

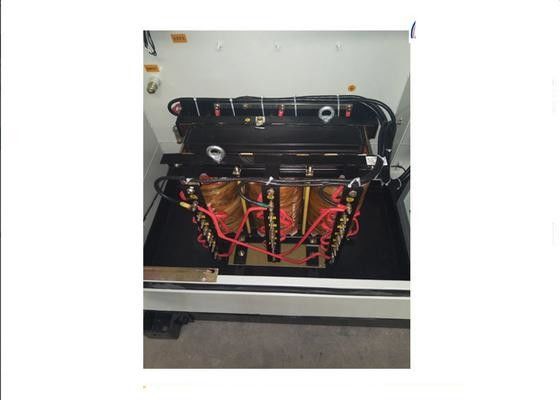

ZGS-Z.F-□/35 seri transformator gabungan untuk pembangkit listrik tenaga angin adalah peralatan tenaga listrik khusus yang menjaga boosting transformator, HV sekering, beban switch,Switch LV dan peralatan pendukung relatif dalam satu unit lengkapIni adalah peralatan pendukung yang ideal, di mana tegangan 0,69kv dari set pembangkit angin naik menjadi 35kv dan daya keluar ke atas melalui kabel 35kv.

1. Tegangan Gabungan
Tegangan sistem: 35kV
Tegangan kerja maksimum di sisi HV: 40.5Kv
Tegangan nominal di sisi HV: 38.5kV,36.75kV, 35kV
Tegangan nominal di sisi LV: 0.69kV,0.66kV
2. Kapasitas nominal:900 kVA~3350 kVA; atau kebutuhan pelanggan
3. HV Tapping Range: ± 5% atau ± 2×2,5%
4Kelompok koneksi: Dyn11 atau Yyn0
5Frekuensi nominal: 50Hz
6. Tingkat isolasi
-35 kV transformer HV sisi:
Frekuensi daya tahan tegangan: 85kV
Impulsi petir puncak tahan tegangan: 200/220kV
- Transformer LV sisi:
Frekuensi daya tahan tegangan: 5kV
7.Controller kondensasi atau peralatan tambahan lainnya dapat ditambahkan dalam kabinet sesuai dengan permintaan pelanggan.
