10 - 35 KV Oil Immersed Distribution Transformer 20 KV Three Phase Copper Winding

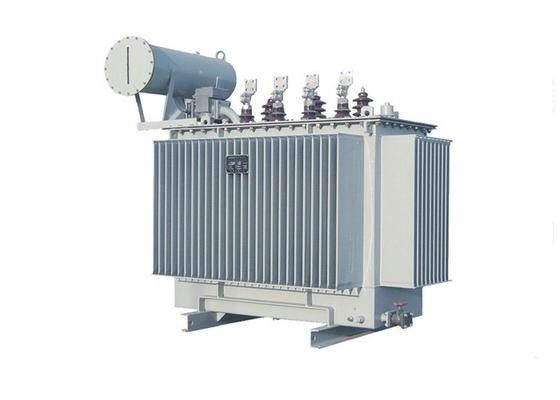

Gambar besar : 10 - 35 KV Oil Immersed Distribution Transformer 20 KV Three Phase Copper Winding

Detail produk:

Tempat asal:	Ningbo, CHINA
Nama merek:	Tianan Electric
Sertifikasi:	CESI,IEC,CCC,ISO,CTQC
Nomor model:	S9 S10 SZ9

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1set
Harga:	Pending
Kemasan rincian:	Kasus kayu atau sesuai kebutuhan
Waktu pengiriman:	35 hari
Syarat-syarat pembayaran:	L/C, T/T
Menyediakan kemampuan:	5000 Set per Tahun

Kontak

Detil Deskripsi produk

Kapasitas kekuatan:	30 --- 3150kva	Tegangan nominal:	10-35kv
Aplikasi:	Daya, elektronik, penyearah	Kehidupan Pelayanan:	2 tahun
Ketuk Pengubah:	Changer tap no-load dan changer tap on-load.	Metode Pendinginan:	Onaf Onan
Menyoroti:	transformator transmisi daya , transformator tipe oli

10 - 35 kv Transformator distribusi terendam minyak 20 KV Tiga fase Tembaga

Umum:

6.3kv,6kv,10kv,11kv,15kv,13.8kv 20kv, 22kv, 33kv atau 35kv tiga fase Transformer distribusi daya minyak tenggelam.dia kinerja seri SZ-M kami,SZ series 10kV and 35kv load-ratio voltage transformer conform to the standard of IEC"Power transformer"and IEC60076 "Technical Parameters and Requirements of Three-phase Oil-immersed Power Transformer"Produk ini banyak digunakan dalam transmisi dan distribusi listrik jaringan listrik industri dan pertanian.

Fitur:
Transformer kami dilengkapi karakter seperti kehilangan rendah, kebisingan rendah, perlindungan yang kuat terhadap petir dan cahaya, baik anti-shortcut kapasitas dan penampilan halus dll.Ini menggabungkan peralatan canggih dan proses manufaktur, Semua trafo kami telah lulus tes oleh National Mechanical & Industrial Bureau dan National Power Company.dan proyek distribusi listrik. Transformator tipe minyak 35kv
Inti dilengkapi dengan tiga langkah canggih: vertikal dan horizontal dan horizontal potong, lap dan multi-tahap.tidak ada arus beban dan kebisingan.Transformator tipe minyak 35kv
Inti mengadopsi seri langkah-langkah ditarik panel, ditekan kumparan, lem khusus untuk baja silikon untuk meningkatkan kekuatan mekanisme.Transformer listrik jaringan listrik
Struktur baru dari high dan low voltage winding, pengaturan yang wajar untuk tabung minyak dan koneksi yang meningkatkan kapasitas kekuatan mekanik dan anti-shortcut.
Tangki adalah tipe lonceng atau tipe suspensi inti, dinding tangki adalah bentuk gelombang.

Data Teknis Produk Tipe

>S9, S10 seri 10KV tiga fase off -load tap changer transformer distribusi

Jenis	Peringkat KVA	Pada saat muat kerugian (w)	Beban kerugian (w)	Aku (%)	Inggris (%)	Dimensi (mm)			Berat badan (kg)
Jenis	Peringkat KVA	Pada saat muat kerugian (w)	Beban kerugian (w)	Aku (%)	Inggris (%)	a	b	c	Berat badan (kg)
S9-M-50/11	50	170	870	2.0	4.0	1215	660	1170	430
S9-M-250/11	250	560	3050	1.2	4.0	1190	815	1370	1115
S9-M-400/11	400	800	4300	1.0	4.0	1515	770	1580	1380
S9-M-500/11	500	960	5050	1.0	4.0	1635	840	1610	1600
S9-M-1000/11	1000	1700	10300	0.7	4.5	1960	1095	1960	2860
S9-M-2500/11	2500	3300	23000	0.55	5.5	2230	2305	2445	5660
S10-M-30/10	30	110	600	1.8	4.0	870	645	1025	310
S10-M-50/10	50	140	870	1.7	4.0	1090	650	1080	395
S10-M-80/10	80	200	1250	1.6	4.0	1140	675	1110	490
S10-M-100/10	100	240	1500	1.5	4.0	1185	690	1130	560
S10-M-125/10	125	280	1800	1.4	4.0	1205	710	1180	670
S10-M-160/10	160	340	2200	1.3	4.0	1255	720	1200	780
S10-M-200/10	200	400	2600	1.2	4.0	1295	740	1215	875
S10-M-250/10	250	470	3050	1.1	4.0	1340	755	1260	1115
S10-M-315/10	315	560	3650	1.0	4.0	1400	770	1320	1280
S10-M-400/10	400	680	4300	0.9	4.0	1500	860	1400	1490
S10-M-500/10	500	810	5150	0.9	4.0	1575	895	1430	1740
S10-M-630/10	630	1020	6200	0.8	4.5	1660	930	1545	2110
S10-M-800/10	800	1190	7500	0.7	4.5	1830	1070	1590	2625
S10-M-1000/10	1000	1450	10300	0.6	4.5	1935	1175	1685	2860
S10-M-1250/10	1250	1650	12000	0.6	4.5	1960	1170	1730	3330
S10-M-1600/10	1600	2040	14500	0.5	4.5	2325	1220	2120	3765
S10-M-2000/10	2000	2140	17820	0.5	4.5	2395	1260	2225	4530

>>S11 seri 20KV tiga fase off -load tap changer transformer distribusi

TYPE	Rasio tegangan ((kV)	Hubungan	Tidak. beban Kehilangan (W)	Beban kerugian (W)	Aku (%)	Inggris (%)	Dimensi (mm)						Berat (Kg)
TYPE	Rasio tegangan ((kV)	Hubungan	Tidak. beban Kehilangan (W)	Beban kerugian (W)	Aku (%)	Inggris (%)	a	b	c	d	e	f	Berat (Kg)
S11-M-30/20	20 ((10) ± 5%/0.4	Yyn0 Dyn11	100	690/ 660	2.1	5.5	1100	700	1240	14	400	400	640
S11-M-50/20			130	1010/ 960	2.0		1130	710	1260	14	400	450	710
S11-M-63/20			150	1200/1150	1.9		1160	740	1270	14	400	450	780
S11-M-80/20			180	1440/1370	1.8		1200	770	1280	14	400	450	860
S11-M-100/20			200	1730/ 1650	1.6		1220	800	1300	14	400	450	900
S11-M-125/20			240	2080/ 1980	1.5		1270	840	1330	19	550	450	970
S11-M-160/20			290	2540/ 2420	1.4		1320	870	1350	19	550	550	1100
S11-M-200/20			340	3000/ 2860	1.3		1360	900	1380	19	550	550	1240
S11-M-250/20			400	3520/ 3350	1.2		1430	910	1430	19	550	650	1420
S11-M-315/20			480	4210/ 4010	1.1		1460	920	1450	19	550	650	1570
S11-M-400/20			570	4970/ 4730	1.0		1490	940	1470	19	660	750	1740
S11-M-500/20			680	5940/ 5660	1.0		1570	970	1540	19	660	750	1950
S11-M-630/20			810	6820	0.9	6.0	1650	1000	1580	19	660	850	2290
S11-M-800/20			980	8250	0.8		1750	1070	1650	19	820	850	2690
S11-M-1000/20			1150	11330	0.7		1830	1170	1690	19	820	850	2880
S11-M-1250/20			1380	13200	0.7		1900	1200	1790	19	820	850	3400
S11-M-1600/20			1660	15950	0.6		1950	1250	1850	19	820	900	4100

>>>>Seri S9 35kV Transformator daya penukar tap off-load tiga fase

Kapasitas KVA	Jangkauan tegangan dan keran			Hubungan	Tidak ada kerugian beban (kW)	Kerugian beban (KW)	arus NO-load (%)	Impedansi (%)	Dimensi (mm) LxWxH
Kapasitas KVA	HV (kV)	MV (kV)	LV (kV)	Hubungan	Tidak ada kerugian beban (kW)	Kerugian beban (KW)	arus NO-load (%)	Impedansi (%)	Dimensi (mm) LxWxH
50	35	± 5	0.4	Dyn11 Yyn0	0.21	1.27/1.21	2.00	6.5	1100x845x1715
100					0.29	2.12/2.02	1.80		1190x915x1780
125					0.34	2.50/2.38	1.70		1220x1040x1780
160					0.36	2.97/2.83	1.60		1240x1070x1810
200					0.43	3.50/3.33	1.50		1380x780x1875
250					0.51	4.16/3.96	1.40		1540x880x1820
315					0.61	5.01/4.77	1.40		1440x800x1975
400					0.73	6.05/5.76	1.30		1660x825x1995
500					0.86	7.28/6.93	1.20		1710x865x2030
630					1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655x1415x2120
1000					1.44	12.15	1.00		1860x1435x2220
1250					1.76	14.67	0.90		1890x1640x2260
1600					2.12	17.55	0.80		2050x1720x2390
630			3.15 6.3 10.5	Yd11	1.04	8.28	1.10		1630x1235x2070
800					1.23	9.90	1.00		1655x1415x2120
1000					1.44	12.15	1.00		1860x1435x2220
1250					1.76	14.67	0.90		1890x1640x2260
1600					2.12	17.55	0.80		2050x1720x2390
2000					2.72	19.35	0.70		2400x1900x2410
2500					3.20	20.70	0.60		2500x1930x2700
3150	35 ~ 38.5	± 5	3.15 6.3 10.5		3.80	24.30	0.56	7.0	2600x2100x2800
4000					4.52	28.80	0.56		2830 x2350 x2855
5000					5.40	33.03	0.48		2930x2480x2930
6300					6.56	36.90	0.48	7.5	3150x2330x3220
8000		± 2 x 2.5	3.15 3.3 6.3 6.6 10.5 11	YNd11	9.00	40.50	0.42		3295x3110x3345
10000					10.88	47.70	0.42		3450x3210x3440
12500					12.60	56.70	0.40	8.0	3620x3255x3500
16000					15.20	69.30	0.40		3980x3420x3650
20000					18.00	83.70	0.40		4030x3470x3690
25000					21.28	99.00	0.32		5050x4640x3930
31500					25.28	118.8	0.32		5120x4800x4030

>>>>Seri S9 35kV Transformator daya pengubah ketukan tiga fase pada beban

Jenis	Tegangan mengkomposisi dan rentang Tapping (kV)		Hubungan	Tanpa beban Kehilangan (kW)	Beban kerugian (kW)	Tidak, tidak. arus beban (I%)	Tegangan impedansi (%)	Berat transportasi (t)	Berat kotor (t)	Dimensi L × W × H (mm)
Jenis	HV	LV	Hubungan	Tanpa beban Kehilangan (kW)	Beban kerugian (kW)	Tidak, tidak. arus beban (I%)	Tegangan impedansi (%)	Berat transportasi (t)	Berat kotor (t)	Dimensi L × W × H (mm)
SZ9-2000/35	35 ± 3 × 2,5%	6.3 10.5	Yd11	2.88	18.7	1.00	6.5	4.93	5.97	3010 × 2070 × 2540
SZ9-2500/35				3.40	21.7	1.00	6.5	5.68	6.95	3040 × 2270 × 2610
SZ9-3150/35				4.04	26.0	0.90	7.0	6.08	7.90	3160 × 2300 × 2640
SZ9-4000/35	35 38.5 ± 3 × 2,5%	6.3 10.5		4.84	30.7	0.90	7.0	7.10	9.11	3300 × 2330 × 2890
SZ9-5000/35				5.80	36.0	0.85	7.0	8.47	10.86	3350 × 2520 × 3000
SZ9-6300/35				7.04	38.7	0.85	7.5	9.87	12.30	3680 × 2650 × 3050
SZ9-8000/35				9.84	42.8	0.75	7.5	12.55	15.30	4190 × 2930 × 3280
SZ9-10000/35	35 38.5 ± 3 × 2,5%	6.3 6.6 10.5 11	Ynd11	11.6	50.6	0.75	7.5	14.70	17.86	4620 × 3160 × 3400
SZ9-12500/35				13.7	60.0	0.70	8.0	17.35	20.05	4740×3200×3540
SZ9-16000/35				16.0	73.0	0.70	8.0	19.45	23.74	4810 × 3360 × 3790
SZ9-20000/35				18.9	88.3	0.70	8.0	27.50	34.95	4880 × 3540 × 4150
SZ9-25000/35				22.4	104.4	0.65	8.0	32.51	40.22	4920 × 3920 × 4200
SZ9-31500/35				26.6	125.3	0.65	8.0	37.73
