Gardu Induk Distribusi Tahan Ledakan Prefabrikasi 132KV 16000KVA Gardu Induk Transformator Kompak

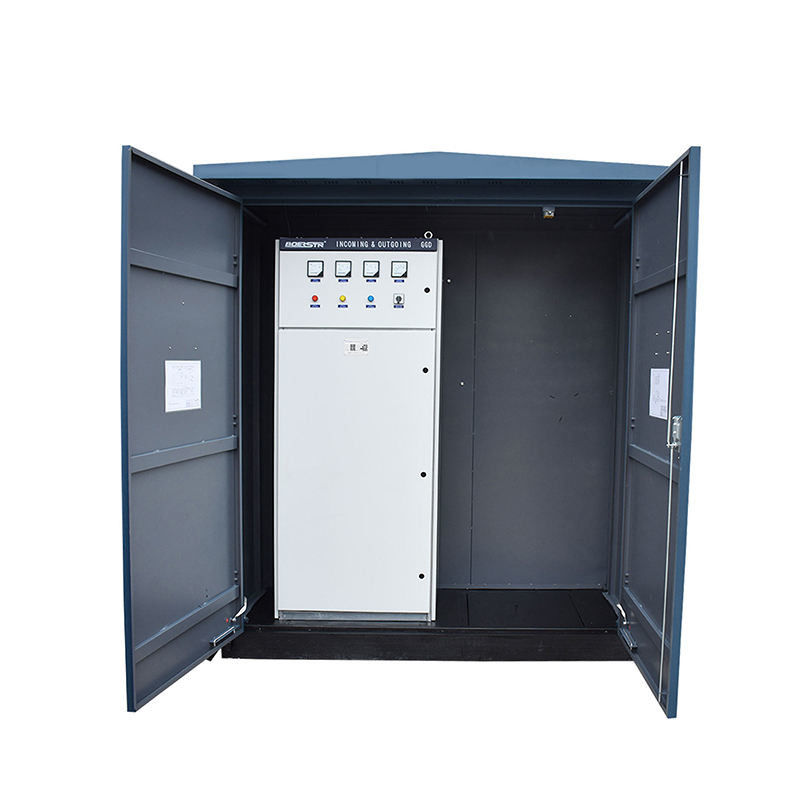

Gambar besar : Gardu Induk Distribusi Tahan Ledakan Prefabrikasi 132KV 16000KVA Gardu Induk Transformator Kompak

Detail produk:

Tempat asal:	Cina
Nama merek:	Tianan Electric
Sertifikasi:	IEC
Nomor model:	CZBT1-132

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 unit
Harga:	Pending
Kemasan rincian:	karton kayu
Waktu pengiriman:	45 hari
Syarat-syarat pembayaran:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Menyediakan kemampuan:	10.000 unit/tahun

Kontak

Detil Deskripsi produk

Frekuensi:	50Hz	Kondisi khusus:	Tergantung Pelanggan
Tegangan Sistem:	132KV 145Kv	Kapasitas:	16000KVA
Level suara:	≤65 dB	Akurasi perlindungan:	5P20
Menyoroti:	Gardu Trafo Distribusi Bukti Ledakan , Gardu Trafo Distribusi Prefabrikasi , Trafo distribusi daya prefabrikasi

Substasiun Transformer Distribusi Prefabrikasi 132kV - Buktinya Ledakan

Substasiun mobile yang dipasang di kendaraan

Substasiun bergerak pertama China yang dipasang pada kendaraan, dikirim ke Irak pada bulan Desember 2008.dan diproduksi secara independen.

Struktur Desain Modular

Terbagi menjadi bagian HV, trafo utama, dan ruang switch LV
Saklar HV menggunakan ZF10-145 ((L) sebagai saklar utama, dipasang pada semi trailer
Sisi LV termasuk switchgear, daya kontrol, panel DC dan perangkat perlindungan kontrol.

Ketentuan Layanan

Kondisi Lingkungan

Ketinggian ≤ 1000m
Kisaran suhu lingkungan: -25°C sampai +40°C
Kecepatan angin (di luar ruangan) ≤ 35m/s
Kelembaban relatif ≤ 90% pada +25°C
Lokasi instalasi harus bebas dari kebakaran, ledakan, korosi kimia, dan getaran yang berlebihan

Kondisi Gerakan

Kecepatan maksimum ≤ 30km/h pada permukaan jalan datar
Kecepatan maksimum ≤ 10km/jam pada permukaan jalan yang tidak rata

Catatan: Jika kondisi di atas tidak dapat memenuhi persyaratan, pelanggan dapat berkonsultasi dengan produsen untuk resolusi.

Spesifikasi Teknis

Spesifikasi Umum

Artikel	Satuan	Parameter
Tegangan sistem	kV	132
Tegangan nominal	kV	145
Frekuensi nominal	Hz	50
Listrik nominal	A	2000, 1600
Frekuensi daya nominal 1 menit tahan tegangan	kV	275
Nominal impuls petir tahan tegangan	kV	650
Nominal waktu pendek tahan arus	kA	25, 31.5, 40
Waktu tahan jangka pendek	s	3
Nominal puncak tahan arus	kA	63, 80, 100

Spesifikasi pemutus sirkuit

Artikel	Satuan	Parameter
Tegangan sistem	kV	132
Tegangan nominal	kV	145
Frekuensi nominal	Hz	50
Listrik nominal	A	2000
Frekuensi daya nominal 1 menit tahan tegangan	kV	275
Nominal impuls petir tahan tegangan	kV	650
Nominal waktu pendek tahan arus / waktu	kA/s	40/4
Nominal puncak tahan arus	kA	100
Listrik pemutus sirkuit pendek nominal	kA	40
Nominal short circuit membuat arus	kA	100
Komponen DC	%	40
Urutan operasi nominal		O _0.3s_ CO _180s_ CO
Waktu buka	ms	35±5
Waktu tutup	ms	105 ± 15
Waktu istirahat	ms	≤ 60
Tidak simultan antara kutub - Penutupan	ms	≤ 5
Tidak simultan antara kutub - Pembukaan	ms	≤3
Nomor retakan dari setiap tiang		1
Ketahanan mekanik	Waktu	≥6000
Waktu pemutusan terus menerus dengan kapasitas penuh	Waktu	≥ 20
Tekanan gas SF6 (20°C) - Nilai nominal	MPa	0.60
Tekanan gas SF6 (20°C) - Nilai alarm	MPa	0.55
Tekanan gas SF6 (20°C) - Nilai kunci	MPa	0.50
Konten kelembaban gas SF6 - Nilai penerimaan	PPm	≤ 150
Konten kelembaban gas SF6 - Nilai yang diizinkan untuk beroperasi	PPm	≤ 300
Tingkat kebocoran gas tahunan SF6	%	≤ 0.5
Total berat setiap pemutus sirkuit	kg	2000

Parameter Transformer Saat Ini

Rasio saat ini	Nominal Output Capacity VA	Tingkat Keakuratan Pengukuran	Tingkat Keakuratan Perlindungan
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

Catatan: Transformator arus busing jenis lurus dipasang di pemutus sirkuit.

Parameter penangkal petir

Artikel	Satuan	Parameter
Tegangan sistem	kV	132
Tegangan nominal	kV	150
Frekuensi nominal	Hz	50
arus debit nominal	kA	10
Tegangan acuan DC 1mA	kV	≥ 245
Tegangan residual di bawah arus impuls petir (puncak)	kV	≤ 435
Tegangan residual saat operasi arus impuls (puncak)	kV	≤370
Tegangan residual di bawah arus impuls gelombang curam (puncak)	kV	≤490

Neutral Point Lightning Arrester Parameter

Artikel	Satuan	Parameter
Tegangan sistem	kV	132
Tegangan nominal	kV	90
Frekuensi nominal	Hz	50
arus debit nominal	kA	1.5
Tegangan acuan DC 1mA	kV	≥ 140
Tegangan residual di bawah arus impuls petir (puncak)	kV	≤260
Tegangan residual saat operasi arus impuls (puncak)	kV	≤ 240
Tegangan residual di bawah arus impuls gelombang curam (puncak)	kV	/

Parameter peralatan saklar sisi tegangan rendah

Artikel	Satuan	Parameter
Tegangan sistem	kV	11.5
Tegangan nominal	kV	12
Frekuensi nominal	Hz	50
Listrik nominal	A	2000, 1600, 1250
Frekuensi daya nominal 1 menit tahan tegangan	kV	42/48
Nominal impuls petir tahan tegangan	kV	75/85
Nominal waktu pendek tahan arus	kA	40, 31.5, 25
Waktu tahan jangka pendek	s	4
Nominal puncak tahan arus	kA	100, 80, 63
Listrik pemutus sirkuit pendek nominal	kA	40, 31.5, 25
Nominal short circuit membuat arus	kA	100, 80, 63
Urutan operasi nominal		O _0.3s_ CO _180s_ CO
Ketahanan mekanik	Waktu	≥10000
